Область применения аппаратуры оперативно-технологической связи МиниКОМ DХ-500.ЖТ

Номинальный уровень передачи в сторону канала ТЧ минус 13 дБ. Номинальный уровень приема от канала ТЧ + 4дБ. Указанные уровни могут программно изменяться в пределах от - 13 до + 4 дБ с шагом 1 дБ.

2-х проводное окончание ТЧ (DX-500T-A01-KSP).

Позволяет подключать 2-х проводную линию избирательной связи на аналоговых ответвлениях. Выполняет функцию согласующего устройства и преобразования кодов С2/11 (таблица ), передающихся в цифровом виде по цифровому групповому каналу, в частотные посылки.

На субмодуле расположено два порта, к одному из которых подключается линия избирательной связи, а на другом порту реализовано устройство управления голосом (УУГ). В субмодуле реализована система АРУ.

Таблица

Номер частоты

1

2

3

4

5

6

7

8

9

10

11

Номинал частоты

316

430

585

795

1080

1470

2000

890

1215

1360

1620

2-х проводное окончание ТЧ (DX-500T-A01-KVP).

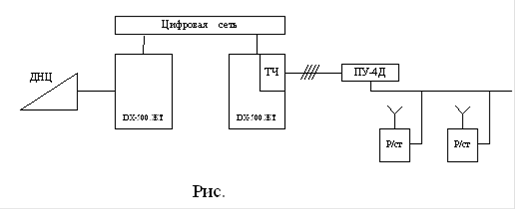

Предназначено для включения в 2-х проводную аналоговую линию избирательной связи в исполнительном режиме. Линейный комплект рассчитан на передачу и прием сигналов тонального избирательного вызова С2/11 в соответствии с таблицей. Структурная схема линейного окончания приведена на рис.

2-х проводное окончание (DX-500Т-A01-SLT).

Порт абонента, имеющего право выхода в групповой канал. Позволяет подключать телефонные аппараты абонентов избирательной связи вместо существующих промпунктов на станциях или на ответвлениях, на которых расположен один промпункт, с заменой промпункта на телефонный аппарат ЦБ.

На субмодуле расположено два порта, к одному из которых подключается абонентское устройство, а на другом порту реализовано устройство управления голосом (УУГ). Устанавливается в порты с 0 по 63.

2-х проводное окончание (DX-500Т-A01PGS).

Предназначено для подключения к коммутационной станции линии перегонной связи. В качестве абонентских терминалов могут использоваться трубки перегонной связи сопротивлением 6 кОм при подключении к линии и 600 Ом при нажатой тангенте, как без номеронабирателя, так и с ним. Набор номера возможен шлейфными импульсами и в режиме DTMF. Не поддерживает индукторный вызов абонента. На субмодуле расположено два порта, к одному из которых подключается линия перегонной связи, а на другом порту реализовано устройство управления тангентой.

2-х проводное окончание (DX-500Т-A01PRS).

Выполняет функцию согласующего устройства и преобразования кодов С2/6, передающихся в цифровом виде по цифровому групповому каналу, в частотные посылки, вырабатывает напряжение постоянного тока 60В для включения радиостанции на передачу.

Передача в линию и прием из линии частот для стыковки с радиостанциями

Таблица

Номер частоты

3

7

8

10

13

15

17

18

20

21

Условный номер частоты р/ст РС-6, РС-46(46М)

2

6

7

9

12

14

16

17

19

20

Номинал частоты

1071

1207

1241

1309

1411

1479

1547

1581

1649

1683
