Область применения аппаратуры оперативно-технологической связи МиниКОМ DХ-500.ЖТ

· Возможна установка до 8 штук на места с 8 по 23 любого модуля DX-500М-32М, но не более 16 штук на один модуль DX-500М-32М. DX-500М-32М

· DX-500Т-А02S -субмодуль для подключения с помощью двух проводных окончаний двух абонентов ЦБ (станционной распорядительной связи) и педали диспетчеров. Возможна установка до 16 штук на любое место любого модуля DX-500М-32М. https://ural-construction.ru Купить сэндвич панели - праи с лист на сэндвич панели.

· DX-500Т-А01SLT -субмодуль абонента имеющего права выхода в групповой канал. Возможна установка до 16 штук на любое место модулей DX-500М-32М, расположенных на двух ближних к плате DX-500T-ADK местах (с номерами 0 или1).

· DX-500Т-А01PGS -

субмодуль линии перегонной связи. Возможна установка до 16 штук на любое место любого модуля DX-500М-32М.

· DX-500Т-А01KSP- субмодуль 2-проводной линии избирательной связи с согласованным подключением (600 Ом). Возможна установка до 16 штук на любое место модулей DX-500М-32М, расположенных на двух ближних к плате DX-500T-ADK местах (с номерами 0 или1).

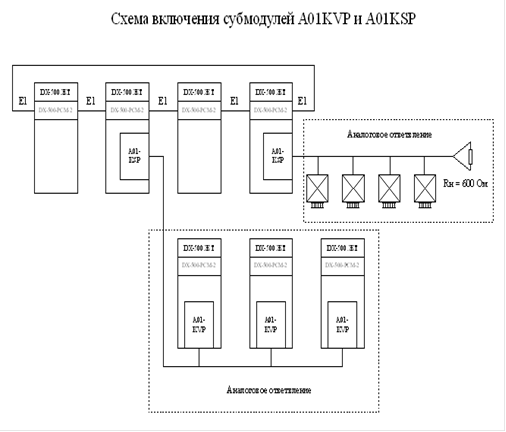

· DX-500Т-А01KVP- субмодуль 2-проводной линии избирательной связи с высокоомным подключением (20 кОм). Возможна установка до 16 штук на любое место модулей DX-500М-32М, расположенных на двух ближних к плате DX-500T-ADK местах (с номерами 0 или1). Схема, поясняющая использование субмодулей DX-500Т-А01KSP и DX-500Т-А01KVP, приведена на рис.

· DX-500Т-А01PRS- субмодуль двух проводной линии поездной радиосвязи для подключения к каналу ПРС радиостанций 43РТС-А2-ЧМ, РС-6, РС-46М. Возможна установка до 16 штук на любое место (кроме 0-го и 1-го порта) модулей DX-500М-32М, расположенных на двух ближних к плате DX-500T-ADK местах (с номерами 0 или1).

· DX-500Т-А02Т- субмодуль двухпроводной линии с питанием извне (например абонентская линия другой АТС, линия от комплекта ЦБ другого устройства). Возможна установка до 16 штук на любое место любого модуля DX-500М-32М.

· DX-500T-DT64- субмодуль на два канала ПД по стыку RS-232. Возможна установка до 8 штук на места с 8 по 23 любого модуля DX-500М-32М

· DX-ALB-02 -субмодуль для сопряжения с телефонными аппаратами МБ. Субмодуль наружного исполнения. Устанавливается вне аппаратуры МиниКОМ DX-500ЖТ вблизи кросса и включается между субмодулем DX-500-A02S (SLT) и линией МБ.

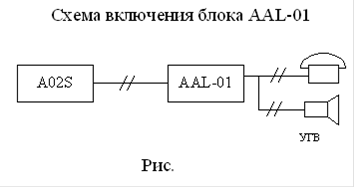

· DX-AAL-01- блок для включения устройств громкого вызова на одну линию. Позволяет включить в абонентскую линию параллельно телефонному аппарату устройство громкого вызова типа «ревун». Выполняет преобразование вызывного напряжения (индуктора) частотой 25 Гц в частоту 50 Гц. Схема включения приведена на рис.

· DX-AAL-08- блок для включения устройств громкого вызова на шесть линий и две линии МЖС типа МБ. Позволяет включить в абонентскую линию параллельно телефонным аппаратам устройства громкого вызова типа «ревун» и две линии межстанционной связи типа МБ. Выполняет преобразование вызывного напряжения (индуктора) частотой 25 Гц в частоту 50 Гц.

Типы линейных комплектов аппаратуры МиниКОМ DX-500.ЖТ

4-х проводное окончание ТЧ (DX-500-A02F)

Позволяет включить в станцию канал тональной частоты, который можно использовать для подключения:

· аналогового ответвления к каналу диспетчерской связи или стационарной радиостанции 43РТС-А2-ЧМ, РС6, РС46 (РС46М) к каналу ПРС-С на исполнительной станции через аппаратуру ПУ-4;

· к распорядительной коммутационной станции аналоговой каналообразующей аппаратуры;

· к каналу дуплексной поездной радиосвязи стационарной радиостанции;

· линий телеуправления (ТУ) и телесигнализации (ТС);

· устройств для регистрации переговоров (магнитофон и т.п.);

· 4-х проводных соединительных линий к АТС с различным типом сигнализации (для применения в станции ОбТС).

Линейный комплект рассчитан на передачу сигналов избирательного вызова С2/11, а также на передачу и прием сигналов взаимодействия с радиостанциями типа радиостанции 43РТС-А2-ЧМ, РС6, РС46 (РС46М) к каналу ПРС-С. Схема подключения канала ПРС-С к аппаратуре распорядительной станции показана на рис.

Перейти на страницу: 1 2 3 4 5
