Системы электросвязи

Дано:

Количество зон семизначной нумерации абонентов - 6,

Количество УАК1 - 2,

Количество УАК2 - 4,

Количество АМТС - 5,

АТС:

Количество УВС - 2,

Количество АТС - 8,

Ёмкость сети - 80 тысяч,

Тип сети - ГТС.

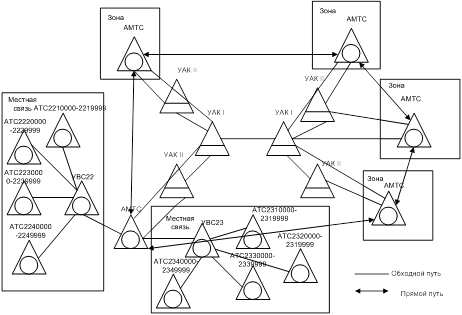

Рисунок 11 - Структура ГТС

Задание № 5

. Дать краткую сравнительную характеристику сотовым системам связи по своему варианту. Указать достоинства и недостатки указанных стандартов.

. Привести функциональную схему сети сотовой связи. Перечислить элементы, входящие в состав сотовой связи и указать их назначение.

. Рассчитать радиус зоны обслуживания R0, количество сот L, число базовых станций NБС, число кластеров n в заданной зоне обслуживания, расстояние D между центрами ячеек, в которых используются одинаковые полосы частот. Изобразите схему построения сети сотовой связи.

№вар.

Наименование стандарта

Зона обслуживания S, км2

Радиус рабочей зоны БС,R,км

Кол.БС в одном кластере,с

примечание

5

NMT- 450

39462,6

28,9

6

БС включить в дваЦК равномерно

1. Стандарт на аналоговые сотовые системы подвижной радиосвязи 450 Скандинавских стран (The Nordic Mobile Telephone System) разработан совместно Администрациями связи Дании, Финляндии, Норвегии и Швеции для организации совместной радиотелефонной связи общего пользования в Скандинавских странах.

В NMT-450 подвижные станции полностью совместимы со всеми базовыми станциями системы независимо от страны. Все подвижные абоненты имеют возможность работать в любой стран, входящих в систему.

Система предназначена в основном для обслуживания наземных подвижных абонентов, однако, в некоторых случаях может обслужить также и абонентов морских подвижных служб на небольших расстояниях от берега.

Система обеспечивает:

вхождение в связь и регистрацию стоимости разговора как из подвижной станции, так и наоборот, в автоматическом режиме;

возможность организации связи между подвижной станцией и любым абонентом стационарной телефонной сети или с любой другой подвижной станцией, включенной в систему, независимо от страны;

возможность автоматического поиска подвижного абонента в пределах объединенных сетей (например, Скандинавских стран).

Принцип работы подвижной системы радиосвязи основан на взаимодействии с фиксированной телефонной сетью. В состав сетей подвижной связи входят:- центр коммутации подвижной связи: - базовые станции; - подвижные станции.

Центр коммутации подвижной связи (MSC) обеспечивает управление системой подвижной радиосвязи и является интерфейсом между подвижной станцией и фиксированной телефонной сетью.

Каждый MSC обслуживает группу базовых станций. Совокупность BTS, обслуживаемых одним MSC, образует зону обслуживания (TA - traffic area).

Система образована таким образом, что в зависимости от значимости абонентов она может им предоставлять некоторые преимущества, такие как сокращенный набор, приоритет и т.п.

На каждой базовой станции один канал используется как канал вызова, он маркируется специальным сигналом опознавания. Один или несколько других каналов, когда они свободны, маркируются другим сигналом, показывающим, что канал свободен. Подвижные станции, находящиеся в зоне действия базовой станции, постоянно работают на прием на канале вызова. Однако, при определенных обстоятельствах, MSC может допускать использование канала вызова для ведения разговора. Эта возможность может быть использована только в том случае, когда на базовой станции нет свободных каналов связи.

В дополнение к сигналам, различающим каналы вызова и каналы связи, имеются сигналы, определяющие зону обслуживания и страну, в которой находится подвижная станция, а также сигналы, обозначающие номер канала. Все служебные сигналы являются цифровыми и передаются со скоростью 1200/1800 бит/с FFSK модуляцией (Fast Frequency Shift Keying Нулю соответствует частота 1800 Гц, а единице 1200Гц). Сам разговор представляет аналоговый сигнал так, что его можно подслушать "обычным" приемником.

Рабочие частоты находятся в двух полосах: 453-457,5 МГц и 463-467,5 МГц, которые используются для радиосвязи между подвижной и базовой станциями и между базовой и подвижной станциями, соответственно.
