Системы электросвязи

Задание № 3

1. По заданному диапазону частот (40-70 МГц) указать основные способы распространения радиоволн в указанном диапазоне частот.

. Определите вид радиосистемы, приведите структурную схему выбранной радиосистемы и кратко опишите особенности передачи электросигналов в этой системе, назначение элементов схемы. Укажите количество передаваемых сообщений в данной системе.

. Рассмотрите особенности передающих и приемных антенн.

Номер варианта

5

Диапазон частот

40 + 70мГЦ

Длина пролёта L,км

2500

1. Метровые волны - радиоволны <http://femto.com.ua/articles/part_2/3245.html> в диапазоне частот от 30 до 300 МГц (длины волн 1 - 10 м). Метровые волны распространяются преимущественно как земные волны <http://www.femto.com.ua/articles/part_1/1233.html> в пределах прямой видимости на расстояния до нескольких десятков километров. Характеристики распространения метровых волн существенно зависят от рельефа местности и типа подстилающей поверхности. Влияние атмосферы Земли выражается в рассеянии метровых волн слабыми неоднородностями ионосферы <http://femto.com.ua/articles/part_1/1448.html> и тропосферы, что приводит к дальнему (на расстояния до 2 тыс. км) распространению волн. Метровые волны широко используют в радиовещании и телевидении, в метеорных системах связи и радиолиниях ионосферного рассеяния, а также при диагностике ионосферной плазмы <http://femto.com.ua/articles/part_2/2843.html> с борта ИСЗ, ракет и т. п.

Большинство маломощных радиостанций работают в диапазоне метровых (УКВ) волн, захватывая участок декаметрового диапазона от 30 до 80 МГц. Широкое использование диапазона метровых волн объясняется рядом его достоинств.

Во-первых, условия распространения метровых волн не зависят от времени суток, года и периода солнечной активности, что в значительной степени определяет качество и надежность радиосвязи.

Во-вторых, участок метровых волн обладает достаточно большой частотной емкостью, что обеспечивает возможность одновременной работы большого количества радиостанций без создания взаимных помех и использование для связи широкополосных помехоустойчивых видов радиосигналов.

В-третьих, в диапазоне метровых волн практически отсутствуют взаимные помехи, создаваемые дальними радиостанциями.

В-четвертых, отдельные блоки радиостанций метрового диапазона имеют значительно меньшие размеры по сравнению с радиостанциями более длинных волн, так как чем меньше длина волны, тем меньше размеры таких элементов, как катушки индуктивности, трансформаторы, дроссели, конденсаторы переменной емкости, антенные устройства и т. д.

Основным видом радиосигналов, используемых в маломощных радиостанциях метрового диапазона, являются телефонные радиосигналы с частотной модуляцией. Радиосигналы с ЧМ, обладая достаточно высокой помехоустойчивостью, просты при технической реализации.

Современные радиостанции метрового диапазона строятся на основе массового использования не только транзисторов, но и аналоговых и цифровых интегральных микросхем, миниатюрных резисторов, конденсаторов, катушек индуктивности, дросселей, трансформаторов, кварцевых резонаторов и других элементов. Изменение элементной базы не привело к существенной перемене общих принципов построения современных радиостанций, которые в основном совпадают с принципами построения радиостанций предыдущих выпусков: приемопередатчики строятся по совместной схеме; тракт приема представляет собой супергетеродин, как правило, с двойным преобразованием частоты; тракт передачи содержит те же самые элементы - возбудитель, тракт усиления мощности и САУ. Однако отдельные элементы приемопередатчиков, их принципы построения и схемные реализации претерпели существенные изменения, которые оказали влияние как на электрические, так и на эксплуатационные характеристики современных радиостанций.

. Применение интегральных микросхем в сочетании с другими миниатюрными элементами позволило создать высокостабильные, малогабаритные, экономичные синтезаторы частот, которые и определяют стабильность частоты современных радиостанций. На рис. 7 представлена обобщенная структурная схема современной радиостанции данного типа.

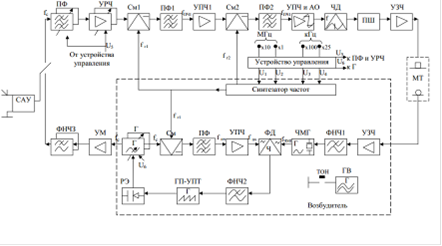

Рисунок 7 - Обобщенная структурная схема радиостанции МВ диапазона

Тракт передачи состоит из возбудителя, усилителя мощности (УМ) и согласующего антенного устройства (САУ).
