Системы электросвязи

На приёмной оконечной стации разделение канальных сигналов осуществляется ключами ЭК1 ЭК2 … ЭК7. Работой ключей управляют импульсные последовательности, поступающие с ГОпр. Для того, чтобы ключи передающей и приёмной станции работали синхронно и синфазно с ПерСС передающей станции на приёмную передаётся специальный сигнал синхронизации, обеспечивающий согласованную во времени работу ГОпер и ГОпр. Фильтры нижних частот осуществляют восстановление исходного (непрерывного) сигнала из последовательности амплитудно-модулированных импульсов.

. Дано:

Количество каналов - 24.

Спектр аналогового сигнала:

Fн = 0,3 кГц = 300 Гц; Fв = 2,6 кГц = 2600 Гц

Амплитуды сигналов в каналах:

канал:

U1 = 1,2 B; U2 = 4,7 B

канал:1 = 15 B; U2 = 8 B

3 канал:

U1 = 3,9 B; U2 = 8,44 B

канал:

U1 = 24 B; U2 = 14 B

N - канал

U1 = 6,5 B; U2 = 8,9 B

Выбор частоты и периода дискретизации осуществляется на основе теоремы Котельников, с учётом небольшого (10…20)% запаса.

Fдиск = 2,2 * 2600 = 5720 Герц

ТДиск = 1,74*10-4 секунды = 17,4 мс.

3.Первичный аналоговый сигнал подвергается амплитудно-импульсной модуляции (АИМ).

Амплитуды импульсов изменяются в соответствии с изменением мгновенных значений аналогового сигнала, длительность и частота следования импульсов остаются постоянными.

По теореме Котельникова частота следования сигналов для канала ТЧ выбирается равной:

FД ≥ F max ≥ 2 · 2.6 ≥ 5.2 кГц

FД = 8 кГц

Тd = 1/Fd = 1/8000 = 125 мкс.

За каждый период ТД происходит однократное замыкание ключей каждого канала. В момент замыкания ключа в линию передаётся мгновенное значение напряжения канала. Каналы работают поочерёдно. Для того, чтобы ключи передающей и приёмной станции работали синхронно и синфазно, с Пер.СС передаётся специальный сигнал синхронизации (С.С.), обеспечивающий согласованную во времени работу ГОпер и ГОприём. Цикл передачи ТЦ - это время, за которое передаются импульсы всех каналов, взятых по одному разу. Длительность цикла равна периоду дискретизации ТД = ТЦ.

U - N-канала

U - 4-канала

U - 3-канала

U - 2-канала

U - 1-канала

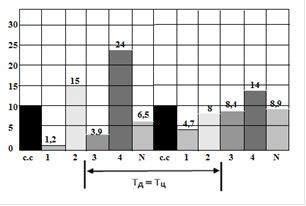

Рисунок 5 - Временная диаграмма группового АИМ сигнала

. Дано:

Число разрядов - 8;

U1 = 175 B;

U2 = - 89 B;

U3 = -357 B

U4 = 1024 B

= 30 B

Количество квантования М связано с числом двоичных элементов соотношением М = 2m. В данном случае m = 8, значит, количество уровней квантования будет равно М = 28 = 256.

Квантование с математической точки зрения соответствует операции округления до ближайшего целого.

U1 = 175 B округляем до ближайшего числа, после квантования будет равна 180 Вольт;

U2 = - 89 B после квантования будет составлять -90 Вольт;

U3 = - 357 B после квантования будет составлять -360 Вольт;

U4 = 1024 B после квантования будет составлять 1020 Вольт;

Теперь высчитываю ошибку квантования для этих сигналов по формуле:

ξ = | UР.У. - UАИМ |

Для первого импульса ξ1 = 180 - 175 = 5 В,

Для второго импульса ξ2 = 90 - 89 = 1 В,

Для третьего импульса ξ3 = 360 - 357 = 3 В,

Для четвёртого импульса ξ4 = 1024 - 1020 = 4 В.

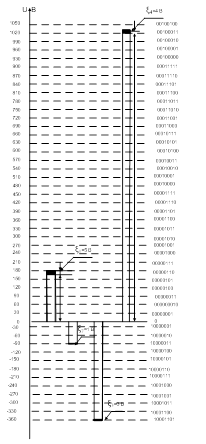

Рисунок 6 - Закодированные номера уровней в двоичной системе счисления

Скорость передачи v двоичных сигналов в канале или тракте равна тактовой частоте (частоте следования двоичных сигналов) и зависит от числа каналов N в цифровой системе передачи, от числа элементов М в кодовой группе, а также от частоты дискретизации FД АИМ сигналов.

Тактовая частота определяется по формуле:

FТ = FД М N

Частота дискретизации FД в телефонном канале ТЧ равна 8 кГц.

FТ = FД М (N +2) = 8 256 (24 +2) = 53248 кбит/с
