Исследование основных характеристик типовых динамических звеньев

, (2.3)

где , - соответственно вещественная (ВЧХ) и мнимая (МЧХ) частотные характеристики исследуемого звена.

При этом очевидны следующие соотношения:

, . (2.4)

Из (2.2) и (2.3) видно, что для получения АФХ исследуемого звена достаточно использовать соотношения (2.4) и его передаточную функцию

, .

Таким образом, АФХ, вид которой иллюстрируется рис. 2.1, представляет собой годограф конца вектора , положение которого определяется фазой в декартовой системе координат при изменении частоты .

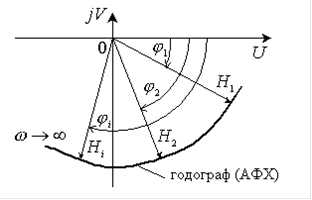

Рис. 2.1. Вид амплитудно-фазовой частотной характеристики

Кроме АФХ звеньев в теории автоматического управления широкое распространение нашли логарифмические амплитудные (ЛАХ) и фазовые (ЛФХ) частотные характеристики (ЛЧХ). При их построении по оси абсцисс откладывается частота в логарифмическом масштабе, а по оси ординат - величина в децибелах и . При этом наибольшее применение получили асимптотические ЛАХ.

Порядок выполнения работы

Перед началом работы следует получить у преподавателя номер варианта параметров исследуемых типовых звеньев.

1. Исследование основных характеристик апериодического звена первого порядка

а) Определение при отрицательных начальных условиях. В пакете расширения Simulink создайте структуру, соответствующую подаче ступенчатой функции с коэффициентом (табл. 2.1.) на вход исследуемого звена, задайте требуемые значения параметров. Для задания передаточной функции звена с начальными условиями используйте блок Transfer Fcn (with initial states), находящийся в дополнительной группе блоков Simulink Extras, подгруппе Additional Linear. В параметрах моделирования задайте время моделирования не менее 5Т. Проведите имитационное моделирование, получите на экране график переходной функции и напечатайте его. Отрицательные начальные условия соответствуют значению со знаком "минус" (табл. 2.1).

б) Определение при положительных начальных условиях. Отредактируйте значения параметров исследуемого звена и повторите моделирование. Нанесите на полученный в предыдущем пункте график новые значения переходной функции в узловых точках, постройте график.
