Управление распределением активной нагрузки параллельно работающих генераторов

Принципиальная схема устройства приведена на рис. 9.1, 9.2, 9.3.

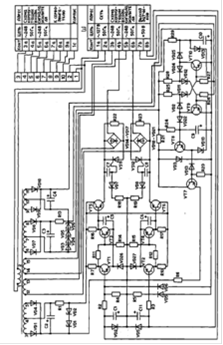

Рис. 9.1 Схема принципиальная электрическая блока УРМ-35У1

Рис. 9.2 Схема принципиальная электрическая блока УРМ-3Ф

Рис. 9.3 Схема принципиальная электрическая блока УРМ-35Д

На рис.10. приведена схема включения устройства УРМ-35. На шины каждого генератора устанавливается датчик активного тока. Выходы датчиков соединяются по дифференциальной схеме. Т.к выходы датчиков соединены между собой встречно, то при равенстве нагрузок на генераторах напряжение на выходах блоков УРМ-35ФУ равно нулю. При неравенстве нагрузок генераторов датчики дают разный по величине выходной сигнал, что обуславливает на выходах блоков УРМ-35ФУ напряжение. На выходах последних появляется сигнал, подаваемый на серводвигатели, которые воздействуют на регуляторы первичных двигателей таким образом, что выравнивает нагрузки на параллельно работающих генераторах.

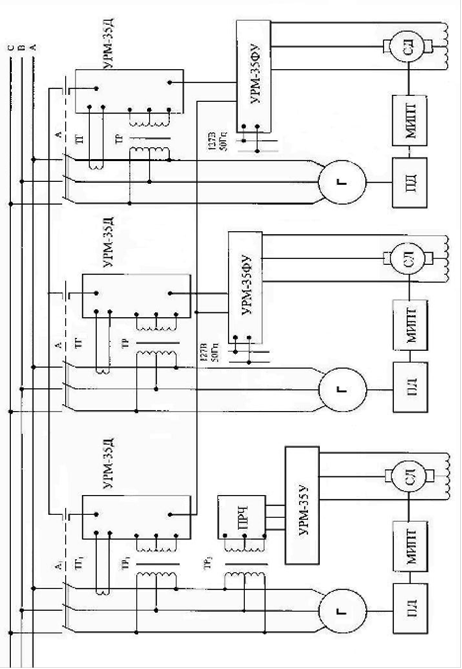

Рис.10 Схема включения устройства УРМ-35
