Структура проектируемой РРЛ

Составим структуру проектируемой РРЛ

Определим количество участков проектируемой РРЛ

Участком называется расстояние между двумя узловыми станциями или между оконечной и ближайшей узловой, а в случае если участок один, то между оконечными.

(1)

где L1 - длина эталонного участка линии связи

L-длина всей линии связи, L=130кмколичество участков

.

Выбираем n=1

Определим длину участка проектируемой РРЛ

Длина участка проектируемой РРЛ определяется по формуле (2):

(2)

.

.4 Определение количества интервалов на участке РРЛ

Интервал называется расстояние между двумя соседними станциями.

Количество интервалов на участке РРЛ определяется по формуле (3):

(3)

Принимаем следующие длины пролетов: L1=35 км, L2=35 км, L3=35 км, L4=5 км.

.5 Составление схемы размещения станций на участке

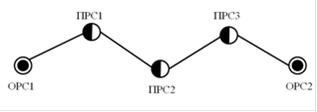

Рисунок 1. Схема размещения станций.
