Расчёт базового элемента

Исходные данные:

Базовый элемент: 3И-НЕ;

Тз = 1.2 нс; Lк = 0.6 мкм; dox = 30 нм; С = 1 пФ;on = 0.8 В; Uop = -1 В; Еп = 3 В; Vп = 1.6 В;

μр = 150 см2/(В·с); μn = 300 см2/(В·с).

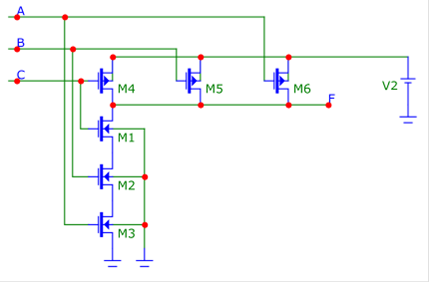

Рис. 1. Схема элемента 3И-НЕ

Расчёт

'p max = 3bp; b'n max = bn; tз10 ≈ tз01 = Tз = 1.2·10-9 с;

Моделирование в программе MicroCAP

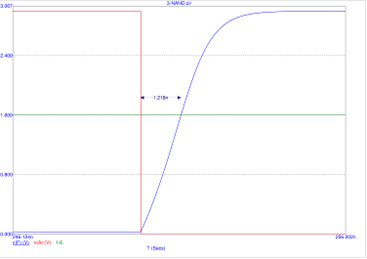

Рис. 2. Временная характеристика переключения логического элемента из логического нуля в логическую единицу

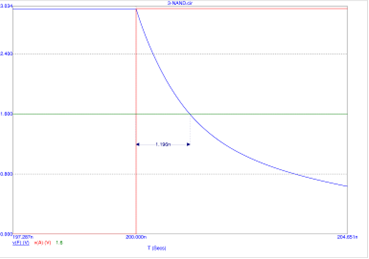

Рис. 3. Временная характеристика переключения логического элемента из логической единицы в логический ноль

Как можно заметить, расчётные данные совпали с результатами моделирования.

Проектирования умножителя

В основе лежит схема полного сумматора:

Рис. 4. Полный сумматор

Представляет собой сумматор двух 1-битных чисел. Для него справедлива следующая таблица истинности:

Таблица 1

a0

b0

c0

s0

c1

0

0

0

0

0

0

1

0

1

0

1

0

0

1

0

1

1

0

0

1

0

0

1

1

0

0

1

1

0

1

1

0

1

0

1

0

1

1

1

1
