Разработка структурной схемы системы контроля

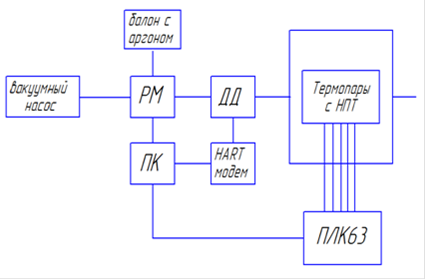

По заданию на дипломный проект, микроконтроллер ПЛК сопряжен с датчиковой аппаратурой. Поскольку информация с датчиков должна поступать в режиме реального времени на ЭВМ, то контроллер должен находиться недалеко от измерительной аппаратуры. Структурная схема системы контроля представлена на рисунке ниже.

Справа, в структурной схеме, изображен ПЛК-63 на базе которого и создается вся установка. Посредством интерфейса RS-232 происходит согласование с персональным компьютером. Поскольку контроллер не требовательный к технической составляющей вычислительной машины, то для корректной работы всей системы в целом достаточно будет даже слабой «машины» типа Pentium 4 или аналогичных моделей. Сигнал между ПЛК-63 и персональным компьютером передается в цифровом виде Связь между датчиками осуществляется при помощи аналоговых сигналов, причем, поток информации идет только в одном направлении с датчиков на ПЛК.
