Погрешность измерения дальности за рефракцию луча

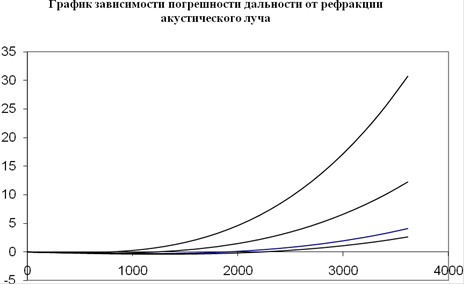

По данным таблицы строим график зависимости погрешности дальности от рефракции акустического луча.

Разрещающая способность по дальности и углу гидроакустических промысловых приборов

Разрешаюшая способность по дальности

Общее выражение для разрешающей способности по глубине:

DH = R(1-cos(Q/2))+C*t/2*cosQ/2) ,

где DH-разрешающая способность, м;дальность (глубина) до объекта, м.;

Q/2-величина угла направленности на объект,град.;

t-длительность зондирующего импульса,с.:t=0.01расчётное значение скорости звука,м/с: C=1500

По данным таблицы строим диаграмму разрешающей способности.

Таблица разрешающей способности по дальности

	Q/2=7	Q/2=6	Q/2=5	Q/2=4	Q/2=3	Q/2=1	Q/2=0
R	7	6	5	4	3	1	0
3613,93	174,999	93,97	88,05	83,209	79,44	75,128	74,589
3250	172,287	91,98	86,67	82,323	78,94	75,072	74,589
3000	170,424	90,61	85,72	81,714	78,60	75,034	74,589
2750	168,560	89,24	84,77	81,105	78,25	74,996	74,589
2500	166,697	87,87	83,82	80,496	77,91	74,958	74,589
2250	164,834	86,50	82,87	79,887	77,57	74,920	74,589
2000	162,971	85,13	81,91	79,278	77,23	74,882	74,589
1750	161,108	83,77	80,96	78,669	76,88	74,844	74,589
1500	159,244	82,40	80,01	78,060	76,54	74,806	74,589
1250	157,381	81,03	79,06	77,451	76,20	74,768	74,589
1000	155,518	79,66	78,11	76,842	75,86	74,729	74,589
750	153,655	78,29	77,16	76,234	75,51	74,691	74,589
500	151,792	76,92	76,21	75,625	75,17	74,653	74,589
250	149,929	75,55	75,26	75,016	74,83	74,615	74,589
0	148,065	74,18	74,30	74,407	74,49	74,577	74,589
