Изгибы и скрутки волноводов

Используются в качестве вспомогательных соединительных элементов при монтаже тракта. Изгибы прямоугольных волноводов [1] выполняются по широкой (Е-изгиб) и узкой (Н-изгиб) стенкам и делятся на плавные или радиусные (рисунок 1.1) и уголковые с одним поворотом и многоступенчатые (рисунок 1.2.а.). При резком изгибе тракта возникают отражения, для уменьшения которых изгиб выполняется на участках длиной в несколько длин волн в волноводе.

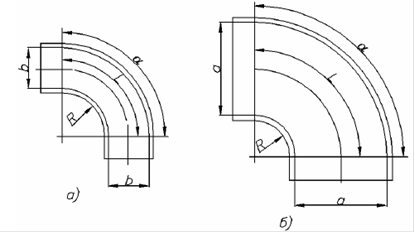

Рисунок 1.1 Изгибы волноводов

Рисунок 1.2: а) Многоступенчатый изгиб волновода; б) скрутка волновода

Плавные изгибы обладают минимальными отражениями при длине L=0,5∙n∙лв (n = 1, 3, 5, …), что обусловлено взаимной компенсацией отражённых волн от концов изгиба.

Высокие значения КБВ (отношение наименьшего значения амплитуды напряженности электрического или магнитного поля стоячей волны в линии передачи к наибольшему) достигаются при величине внутреннего радиуса изгиба R > лв. Основные размеры и параметры плавных изгибов стандартных прямоугольных волноводов в плоскостях Е и Н приведены в таблице 1.1. Примеры конструкций [6] даны на рисунке 1.3.

Отражения от изгибов в сильной степени зависят от тщательности изготовления и деформации стенок волновода при изгибе; по всей длине изгиба необходимо обеспечить постоянство внутренней полости волновода и высокую чистоту токонесущих поверхностей; в многократно изогнутых волноводах малого сечения рекомендуется серебрить присоединительные поверхности фланцев, внутренние поверхности покрывать лаком УР-231 или ВЛ-831.

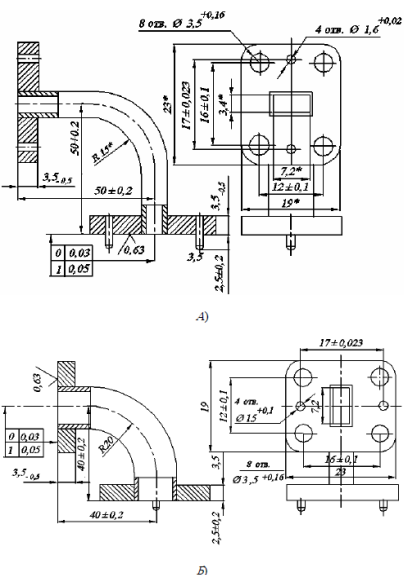

Рисунок 1.3 Конструкции плавно изогнутых секций прямоугольных волноводов сечением 7,2 Ч 3,4 мм в плоскостях Е (а) и Н (б)

Таблица 1.1 Параметры радиусных изгибов прямоугольных волноводов вплоскостях Е и Н

Номинальные размеры волновода, мм

Номинальный радиус изгиба и допустимые отклонения, мм

Номинальный (а, б) угол изгиба и допустимые отклонения, град

КСВН в плоскости изгиба, не более

Е

Н

Е

Н

7,2 Ч 3,4

5 ± 0,3 7 ± 0,3 12 ± 0,5

5 ± 0,3 8 ± 0,3 12 ± 0,5

А ± 1 Б ± 0,5

1,07 1,05

1,1 1,05

11 Ч 5,5

5 ± 0,3 7 ± 0,3 11 ± 0,5 20 ± 0,5 25 ± 0,5

- 7 ± 0,3 12 ± 0,5 20 ± 0,5 25 ± 0,5

А ± 1 Б ± 0,5

1,1 1,07 1,05

1,1 - 1,05

23 Ч 10

9 ± 0,3 15 ± 0,3 23 ± 0,5 40 ± 0,5

- 15 ± 0,3 25 ± 0,5 40 ± 0,5

А ± 1 Б ± 0,5

1,1 1,07 1,05 -

1,1 - 1,05 -

Примечание: а соответствует значениям угла изгиба 15, 30, 45, 60, 75, 90°, б - значениям 15, 30, 60, 75, 90, 105, 120, 135, 150, 165, 180°. Допустимые отклонения сечения в зоне изгиба +0,3…-0,2 мм.

Скрученные секции предназначены для поворота плоскости поляризации волны в волноводе. Плавно скрученная секция прямоугольного волновода с волной Н 10 показана на рисунке 1.4. Длина L скрученного отрезка волновода выбирается равной L > 2∙лв (1+ 0,25n) (n = 0, 1, 2, …).

Перейти на страницу: 1 2
