Состав и формат пакетов

Форматы передаваемых пакетов в сетях ZigBee:

пакет данных (используется для передачи данных)

пакет подтверждения (используется для подтверждения успешной передачи данных)

пакет МАС команды (используется для организации пересылок управляющих МАС команд)

сигнальный пакет (используется координатором для организации синхронизированного доступа)

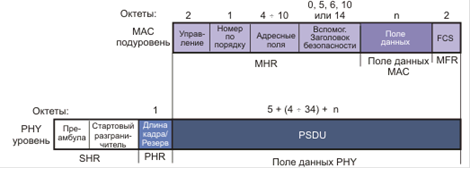

Формат пакета данных:

позволяет передавать до 104 байт данных

для контроля последовательности передаваемых пакетов используется нумерация пакетов (Data sequence number)

контрольная сумма последовательности кадра обеспечивает безошибочную передачу (Frame Check Sequence - FCS)

Формат пакета подтверждения:

обеспечивает обратную связь от получателя к отправителю об успешной безошибочной передаче пакета данных

малая длина пакета увеличивает время нахождения в состоянии покоя сетевых конечных устройств.

передача пакета подтверждения осуществляется сразу после получения пакета данных

Формат пакета МАС команды:

используется для удаленного управления и конфигурирования сетевых устройств

позволяет координатору сети конфигурировать по отдельности все сетевые подчиненные устройства вне зависимости от размеров сети

Формат сигнального пакета:

конечные устройства «просыпаются» только в периоды приема пакетов синхронизации, считывают адреса в пакете синхронизации и переходят в спящее состояние, если адрес устройства не обнаружен

- сигнальные пакеты необходимы для сетей типа «многоячейковая» и «кластерное дерево», обеспечивая синхронизацию всех сетевых устройств без необходимости каждым из них тратить энергию своих автономных источников питания, «слушая» эфир в ожидании получения пакета[3]
