Расчёт стабилизатора напряжения

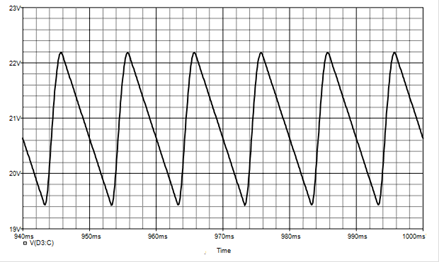

Рис.4.2. Входное напряжение стабилизатора при сетевом напряжении 220В.

Рис.4.3. Выходное напряжение стабилизатора при сетевом напряжении 220В.

Рис.4.4. Входное напряжение стабилизатора при сетевом напряжении 198В.

Рис.4.5. Выходное напряжение стабилизатора при сетевом напряжении 198В.

Рис.4.6. Входное напряжение стабилизатора при сетевом напряжении 242В.

Рис.4.7. Выходное напряжение стабилизатора при сетевом напряжении 242В.

Рис.4.8. Выходное напряжение стабилизатора при разных температурах.

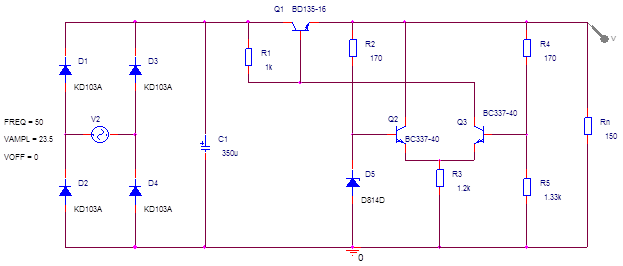

Рис.4.9. Модель источника питания в среде OrCAD 9.1.

Заключение

В ходе курсового проектирования в соответствии с заданием были синтезированы следующие аналоговые и цифровые электронные устройства: однокаскадный УНЧ, преобразователь аналоговых сигналов на ОУ, КЛУ на логических элементах серии ТТЛ КР155 и стабилизированный источник питания для каскада УНЧ. Особенностью разработанного каскада УНЧ является применение динамической нагрузки для обеспечения заданного коэффициента усиления по напряжению. Аналоговый преобразователь корректно реализует заданную функцию, о чём можно судить по ошибке не превосходящей 3%. Количество корпусов спроектированного КЛУ минимизировано до одного. Ёмкость конденсатора фильтра в источнике питания велика, но необходима для обеспечения заданного уровня пульсаций выходного напряжения при расчетном коэффициенте стабилизации. Коэффициент стабилизации примененного компенсационного стабилизатора последовательного типа можно существенно увеличить, применяя в качестве усилителя сигнала ошибки операционный усилитель.
