Описание элементов схемы электрической принципиальной

1) Модуль питания

Стабилизатор напряжения LM3940 используется для преобразования напряжения из 5В в 3,3В. Обвязка к стабилизатору в виде конденсаторов С8 и С9 выбрана с учетом требований технической документации на данный стабилизатор и используется для сглаживания пульсаций напряжения.

) Набор датчиков

Подключение датчиков УФ-излучения произведено с учетом требований технической документации. Датчики УФ-излучения представляют собой фотодиоды VD1 и VD2, которые измеряют интенсивность УФ излучения на длинах волн 300 нм и 400 нм соответственно. Резисторы R1, R2, R3 и R4 необходимы для обеспечения необходимого напряжения на выходах датчиков, конденсаторы C1 и C2 - для фильтрации высокочастотных помех. Номиналы резисторов и конденсаторов были выбраны с учетом требований технической документации.

Схема подключения датчика УФ-излучения, приведенная в документации [12], имеет следующий вид:

Рисунок 2.3.1. Схема подключения датчиков УФ - излучения

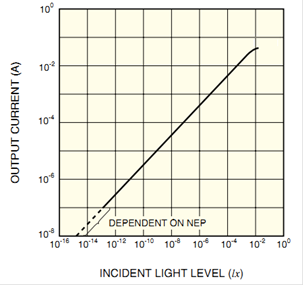

Датчик УФ - излучения SG01S имеет следующую характеристику выходного тока в зависимости от интенсивности излучения по документации[12]:

Рисунок 2.3.2. Характеристика выходного тока датчика SG01S в зависимости от интенсивности излучения

Рисунок 2.3.3. Характеристика выходного тока датчика G1961 в зависимости от интенсивности излучения

В документации указано, что при малой освещенности (>10-12 Lx) регистрировать УФ-излучение будет невозможно.

) Модуль обработки информации

Тактирование модуля осуществляется от кварцевого резонатора ZQ1 1МHz и имеет обвязку из конденсаторов C3 и C4, взятую из документации на данный модуль.

) Для модуля вывода информации на накопитель (флэш карту) используем конвертер напряжения CD4050 для преобразования уровня напряжения из 5В в 3,3В, поскольку флэш карта питается и работает от напряжения 3,3В.

) Модуль вывода информации на LCD экран подключен к выводам PD2-PD7 микроконтроллера Atmega8. Потенциометром R6 задаётся контрастность LCD дисплея, а анод LCD дисплея (вывод 11) подключен к питанию через резистор R7.

) GSM-модуль подключен к выводам PD0 и PD1 микроконтроллера Atmega8. Для связи GSM-модуля с SIM-картой необходимо использовать резисторы R8, R9 и R10 с учетом требований технической документации.

) Модуль внешнего накопителя (жесткий диск) соединен с микроконтроллером через выводы PD1-PD3 с использованием рекомендуемого подключения USB-разъема через резисторы R1, R2 и R3 (см. Модуль А2 ДК 81.416143.001Э3).
