Расчет мощности электродвигателя

Параметры R1 , x1 , R’2 , x’2 , xm , Lm были рассчитаны по Т-образной схеме замещения (рисунок 1.5.1.1) АД с использованием имеющихся каталожных данных:

Рисунок 1.5.1.1

Используя каталожные данные, представленные в таблице 1.5.1.1, рассчитаем некоторые дополнительные технические данные двигателя.

Номинальная угловая скорость двигателя

(1.5.1.13)

где - номинальная частота вращения двигателя, об/мин,

- синхронная частота (холостого хода) вращения двигателя, об/мин

Номинальный момент двигателя

кНм, (1.5.1.14)

где - номинальная мощность двигателя, Вт.

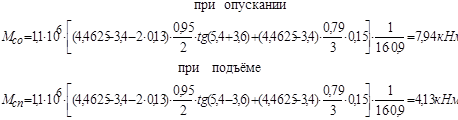

Т.о. полученный номинальный момент двигателя превышает статический, т о необходимо исследовать более тяжёлый случай работы привода, поэтому произведём перерасчёт статического момента в сторону его увеличения, путём принятия усилия равного .

Соответственно,

(1.5.1.15)

Максимальный момент, развиваемый двигателем, составит:

кНм, (1.5.1.16)

где l - перегрузочная способность двигателя.

Номинальное скольжение двигателя

, (1.5.1.17)

где - частота вращения идеального холостого хода двигателя.

Фазное индуктивное сопротивление рассеяния короткого замыкания двигателя

Ом, (1.5.1.18)

где x1 - индуктивное сопротивление рассеяния фазы статора, Ом;’ - приведенное индуктивное сопротивление рассеяния фазы ротора, Ом.

Критическое скольжение двигателя

, (1.5.1.19)

где - приведенное активное сопротивление фазы ротора, Ом;

- активное сопротивление фазы статора, Ом;

знак «+» относится к двигательному режиму;

знак «-» относится к режиму рекуперативного торможения.

Перейти на страницу: 1 2 3
