Разработка имитационной модели проектируемой трассы ЦРРЛ Киевка-Изенды-Щербаковское на пакете NetCracker Профессионал 4.1

Рисунок 4.9 Величина загрузки линии между коммутатором (1) и рабочей станцией РС4 составляет 30%

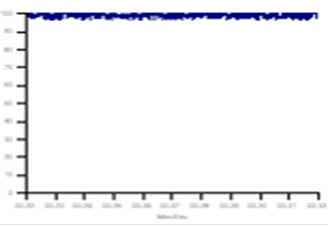

Рисунок 4.10 График величины загрузки линии между станцией PBX (2)и маршрутизатором составляет 98%

Рисунок 4.11 График величины средней загрузки линии между маршрутизатором (1), коммутатором составляет 72,5%

Рисунок 4.12 График величины средней загрузки линии между коммутатором и сервером составляет 77%

Так, приходим к выводу, что составляющая сети передача данных имеет резерв для будущего развития при увеличении уровня информатизазии в этих пунктах. Более чаще население этих пунктов используют телефонную связь. Что касаемо маршрутизатора, то он еще пока не является помехой для работы этой сети, а в дальнейшем можно заменить более быстродействующий.

телефонный сеть радиорелейный антенна

Заключение

Сейчас из-за бурного развития цифровых технологий в телекоммуникационных сетях происходит объединение каналов передачи речевых данных, и перевод их на цифровую основу. Основной современной системой связи стала цифровая сеть. Настоящая первичная сеть базируется на основе технологии цифровой передачи информации, при этом основной цифровой аппаратурой первичной сети передачи с применением в качестве среды передачи в радиоканале стали радиорелейные линии связи (РРЛ).

При выполнении дипломной работы спроектирована цифровая радиорелейная линия связи, которая отвечает требованиям качественного обслуживания по трассе Киевка-Изенды-Щербаковское при использовании оборудованием Pasolink населением данных пунктов.

При разработке этого проекта:

была собрана общая информация о Нуринском районе, проведен анализ действующей сети в этом районе,

проанализированы аспекты перспектив развития цифровых радиорелейных станций, кратко дано развитие радиорелейных линии связи,

было изучено развитие и сравнение технологий радиорелейных линий и кабельных линий связи, и их классификация,

была поставлена задача по проектированию сети, на основе изученной и проанализированной информации.

После проведенного анализа выбрано оборудование Pasolink Мх с планом распределения частот, и проведен анализ трассы Киевка-Изенды-Щербаковское на данный день.

Проведены расчетные работы:

рассчитано количество пролетов и выбор трассы РРЛ

по стоимости монтажа РРЛ и ее использования которое зависит от удачного выбора трассы. Из разных вариантов трассы выбирается более дешевый и удобный при эксплуатации вариант, с меньшим количеством ретрансляторов, с наибольшей длинной пролета между ретрансляторами, с наименьшими высотами антенных опор, и расположение ретрансляторов желательно около населенных пунктов. Всего получается 3 пролета (из них 2 длинной по 44,5 км и 1 длиной 23 км).

Трасса будет смонтирована зигзагообразной, так как 3 станции нельзя ставить по одной прямой. Это позволяет исключать помехи от ретрансляторов находящихся через 3 - 4 пролета.

Далее, для определения некоторых параметров для проектирования ЦРРЛ разработана имитационная модель трассы ЦРРЛ Киевка-Изенды-Щербаковское на основе пакета программ NetCracker Профессионал 4.1.

На модели проведены следующие эксперименты: определен закон распределения трафика по телефонному тракту и передачи данных. Установлено, что поток распределяется по экспоненциальному закону.
