Расчет смесителя

Дt= tmax-tmin

Определение обратного тока коллектора:

Д Iкбо= Iкбо*20,05 Дt;

Д Iкбо=8*10-6 А

Тепловое смещение напряжения базы: г=1,8 мВ/К

ДUэб=г* Дt*10-3;

ДUэб=0,108 В

Нестабильность коллекторного тока:

ДIк=;

ДIк=1,024*10-3 A

Усиление Копр больше Куст, значит К01 принимаете равным Куст и принимаются меры по снижению усиления за счет введения шунта gшl, т.е. увеличения g22

Необходимо 4,66; Куст=15,066

Уменьшаем усиление за счет m1:

Для развязки по постоянному напряжению, используем трансформаторную связь c детектором.

Рассчитаем индуктивность катушки связи при k = 0.9; Lk=1,016*10-5Гн

Расчет шума

Необходимые параметры:

b11=2р*fп*С11к=1,666*10-3

G=20*Iк*(1-б); G=3,984*10-4 См

.6 Расчет детектора с ограничителем амплитуды

Расчет ограничителя проводится по методике [1] стр.378, детектора - [1] стр.388, сначала рассчитаем детектор, затем ограничитель.

Исходные данные:

Uвх = 0,5 В

fпр=1,07*107 Гц

Rвхунч = 10*103 Ом

П=Дfвч=2,42*105 Гц

Коэффициент паразитной АМ модуляции: mвх=0,3

Эффективность ограничения: М=12 дБ

Амплитуда ограниченного напряжения: Uогр= 1 В

Iк=5*10-3 А

Расчет детектора:

. Определяем Rвхд. Зададимся: R1=R2=5 кОм; R2=5*103 Ом; R1=R2

Используем экспоненциальную аппроксимацию характеристики диода. Для точечного германиевого диода можно принять:

i0=3*10-3 А

г=29 В

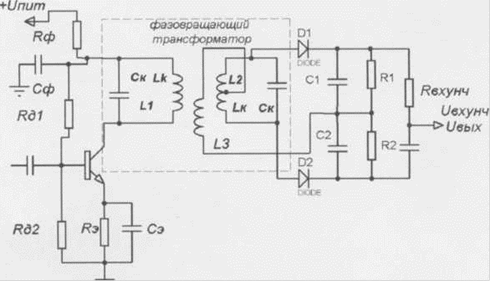

Рис. Схема частотного детектора с ограничителем амплитуды.

Рассчитаем:

R1=10

A=г* i0*R1=0,87

Bc=7

. Определим параметры фазовращательного трансформатора.

Для обеспечения заданной полосы частот:

2П=

Выбираем затухание нагруженных контуров: dэо=0,01; в=2

Требуемое эквивалентное затухание контура:

dэ=

Индуктивность контуров L1 и L2:

. Определяем напряжение на входе УНЧ. Глубина амплитудной модуляции на каждом диоде: m=0,36

Uвхнч = Uд*=0,142 В

Расчет ограничителя

. Выбираем X=3 - обобщенная амплитуда напряжения.

Y=1,25

Rкэкв = (2*р*fп*Qкэкв)= 2,081*103 Ом

. Транзистор аналогичен транзисторам УПЧ, его параметры для ПЧ рассчитаны выше.

. По входным характеристикам определяем: Uкэ=5 В; Епк=Uкэ; Uбэ=0,18 В; Еп=12.

Uвх1=X*Uбэ=0,54 В

Заключение

В ходе работы был спроектирован канал изображения телевизионного приемника.

Параметры по исходным данным обеспечены следующим образом: чувствительность - в результате расчетов обеспечена не менее 5 мКв ослабление зеркального канала - 53дб (Т3-50дб) коэффициент прямоугольности менее 2.

Рассчитаем коэффициент шума приемника:

Nвц = 4,97

Крвц = 0,201

Nурч = 1,762 Крурч = 86,97

Nсм = 1,564 Kрcm = 278,303

Nупч1 = 1,394 Крупч1 = 7,539*104

Nупч2 = 1,257 Крупч2 = 168,137

Получили, что Np<Ndon (8,787<9,826), а это означает, что рассчитанный приёмник обеспечивает шумовые характеристики приёма сигналов на заданном диапазоне частот и подтверждает правильность выбора транзисторов и их режимов.

Предельную чувствительность приёмника можно характеризовать коэффициентом шума, равным отношению мощности шумов, создаваемых на выходе линейной части приёмника эквивалентом антенны и линейной частью, к мощности шумов, создаваемых только эквивалентом антенны.

Распределение усиления приемника показано на рисунке.
