Расчет смесителя

Смеситель с нагрузкой на ФСС.

Коэффициент усиления смесителя не должен превышать коэффициент устойчивого усиления. Снижение усиления осуществляется за счет m1.

Фильтр включается по схеме межкаскадной связи, в которой фильтр подключен к коллекторной и базовой цепям через широкополосный контур и согласующий трансформатор.

Параметры транзистора в преобразовательных каскадах:

g11пр = g11э = 0.013 См

g22пp := 0.65*g22э = 5.563*10-4 См

C11пp = C11э = 2.459 * 10-11 Ф С22пр := С22э = 6.904*10-12 Ф

Y21пp = 0.8*Y21э = 0.277 См Y12пp := 0.25*Y12э= 1.491*10-4 См

g21пp := Y21пp*0.5 = 0.138 См

Расчет каскада

Зададимся следующими параметрами:

fпp = 1,07*107 Гц; П07= ДFвч = 2,42*105 Гц

Qкпр = 100 - добротность контура

Расчет проводится в соответствии с [1] стр.295 Входное и выходное сопротивление фильтра

Wk = 330 Ом; Wб = Wk

Коэффициент связи k полагаем равным 0,9: k = 0,9

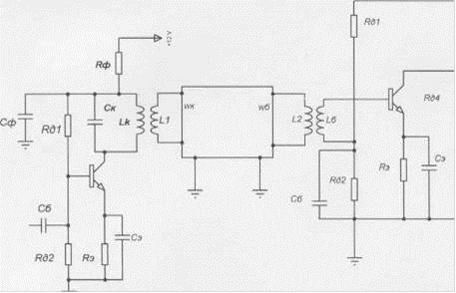

Схема согласования фильтра представлена ниже

Рис. Схема согласования фильтра.

Показатель связи фильтра с усилителем Асв: d=0,01;

Индуктивности катушек согласующего трансформатора:

Коэффициенты включения:

Индуктивность катушки связи с контуром:

Усилитель устойчив.

Расчет элементов, задающих режим работы смесителя:

Iк=0,01 А; Iкбо=1*10-6 А; Дt=40-(-20)=60 C; Т0=293 К

Еп=12 В; Uкэ= 5 В

Определение обратного тока коллектора:

Д Iкбо= Iкбо*20,05 Дt;

Д Iкбо=8*10-6 А

Тепловое смещение напряжения базы: г=1,8 мВ/К

ДUэб=г* Дt*10-3;

ДUэб=0,108 В

Нестабильность коллекторного тока:

ДIк=; ДIк=2,048*10-3 A

Расчет шума для смесителя:

Необходимые параметры:

b11 = 2р*fпр*C11пр=1,653*10-3

G=20*Iэ*(1-б);

G=9,95*10-4 См

.5 Расчет УПЧ

Последующие каскады должны обеспечить усиление, не менее (Кп):

Ua=5*10-6 B; Квц=Квц(fср)=0,537; Курч=Курч(fср)=77,053

Uд=0,5 В; Кзап=3

Последующие каскады могут быть слабоизбирательным построенные по каскадной схеме. Последний каскад нагружен на амплитудный ограничитель с Rвx=l/g11э (рассчитан позже), усиление этих каскадов стремится к Куст.

Уровень входного сигнала следующего каскада:

Uупч2=Ua*Квц*Курч(fср)*Купч1=2,066*10-3В

Рассчитываем работу транзисторов 2Т324В-1 в качестве УПЧ:

Параметры рассчитываются при: Iэ=0,005; f=10,7*106 Гц

fгр=0,8*109 Гц; Ск=2,5*10-12 пФ; h21=250; ф=25*10-12

Входная проводимость:

Выходная емкость транзистора (схема ОЭ):

Выходная проводимость транзистора (ОЭ):

t11g11=20*Iэ*(1-б)+rб*(2*р*С11э)2; t11g11=3,984*10-4

Рассчитываем параметры каскадной схемы ОЭ-ОБ:

g11к=g11э=3,282*10-3 См

С11к=С11э=3,755*10-11 Ф

Входная проводимость ограничителя амплитуды:

gвхд=g11э=3,282*10-3 См

Скп=50*10-12 Ф; Qк=100

Полоса пропускания слабоизбирательных каскадов в 2 .5 раз шире ДFвч

П07=2* ДFвч=4,84*105

Расчет шума

Необходимые параметры:

b11=2р*fп*С11к=1,666*10-3

G=20*Iк*(1-б); G=7,968*10-4 См

Расчет элементов, задающих режим работы предпоследнего каскада УПЧ:

Iк=5*10-3 А; tmin=-20С; tmax=40 C; T0=293 K

Eп=12 В; Uкэ=5 В
