Выбор навесных элементов и расчёт конфигурации плёночных элементов

Таблица 3.2

F	0,5fв	fв	2,0fв	5,0fв	10,0fв
F, кГц	5	10	20	50	100
Lg f	3,7	4	4,3	4,7	5
Yв	0,895	0,708	0,448	0,196	0,099

После расчётов произвожу проверку соответствия расчётных и заданных значений Мн и Мв:

. (22)

Расчётные величины равны заданным, отсюда следует что расчёт номиналов элементов верный. Привожу результаты расчёта элементов схемы:

С = 8,182 кОм, RЗ = 2 МОм, RГ = 0,11 МОм; Rэ = 477 Ом,к = 477 Ом; Cр1 = 5,375 нФ, Cр2 = Cр3 = 5,71 мкФ, Cк = 1,942 нФ.

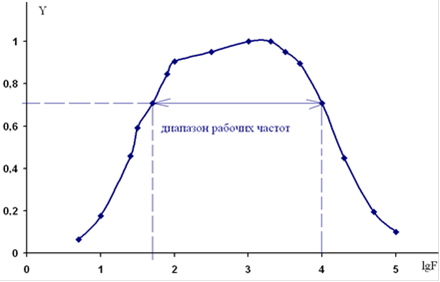

Рисунок 3.3 - Относительная АЧХ усилителя
