Выбор навесных элементов и расчёт конфигурации плёночных элементов

;

;

.

КU2 = KЭП + KОЭ = 0,944 + 0,924 = 1,868.

Для первого каскада более подходит ПТ марки 2П201А р - типа [1], его выходные вольт - амперные характеристики ВАХ приведены на рисунке 3.2.

По условию задано напряжение питания - 9 В, поэтому через точку по оси напряжений 9 В и UЗИ = 0 В проводим нагрузочную прямую. Рабочая точка или точка покоя имеет координаты IС.рт = 0,74 мА и UСИ.рт. = URЭ +UБЭ р.т. =2,25+0,78 = 3,03 В при UЗИ = 0 В.

Выбор рабочей точки при UЗИ = 0 В гарантирует упрощение принципиальной схемы и топологии, так как отпадает необходимость в использовании сопротивления в цепи тока Ru, и конденсатора большей емкости Сu, устраняющего отрицательную связь во всей полосе рабочих частот.

Линия нагрузки однозначно определяет выбор сопротивления нагрузки RC:

, (10)

Далее рассчитываем значение коэффициента усиления по напряжению первого каскада КU1. Если рабочая точка выбирается в пологой области выходных ВАХ ПТ, то коэффициент усиления по напряжению первого каскада рассчитывается по формуле:

КU1 = SRC , (11)

где S - крутизна ПТ в рабочей точке (находится по семейству стоковых характеристик).

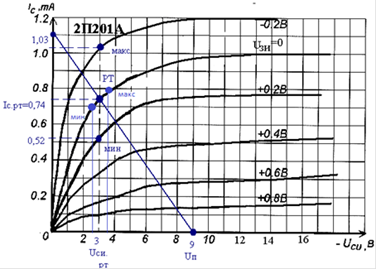

Рисунок 3.2 - Семейство ВАХ транзистора 2П201А

Крутизна рассчитывается для рабочей точки (рисунок 3.1) по формуле:

, (12)

По формуле 12 определяю:

.

Произведём перерасчёт КU1 по формуле с использованием Ri,так как РТ находится на крутом участке выходных ВАХ ПТ.

Внутреннее сопротивление ПТ рассчитываем с использованием выходных ВАХ рисунка 3.2:

.

Если рабочая точка выбрана неудачно (в крутой области выходных характеристик), а также при малом входном сопротивлении второго каскада упрощенной формулой пользоваться нельзя, т.к. фактически усиление напряжения первым каскадом будет равно:

U1=s(rc //rI //rВХ) , (формула 13)

где выражение в скобках представляет собой параллельное соединение

сопротивления в цепи стока RC, внутреннего (выходного) сопротивления полевого транзистора RI и входного сопротивления транзистора следующего каскада rbx. Входное сопротивление эмиттерного повторителя определяется по формуле:

.

Усилитель двухкаскадное устройство, поэтому общий коэффициент передачи определяется:

.

Полученное значение КU = 12.256 немного больше требуемое

КU.ТРЕБ. = 8, избыток усиления компенсируем изменением значения сопротивления источника сигнала формула (14) [1]:
