Обработка на ассемблере

На рис. 10г, в отличие от рис. 10а, ток источника в цепи эмиттера показан равным 11 мкА, а ток эмиттера, как и в схеме на рис. 10а, равен 10,1 мкА. В результате, разностный ток 0,9 мкА, уже другого направления, замкнётся через цепь обратной связи и усилитель A1 (A2). В рассмотренных четырёх случаях ток коллектора равен 10 мкА, напряжение на коллекторе - около E1 (E2), а напряжение на базе - в пределах от 50 до -100 мВ. На рис. 10а-г ток IКБ0 условно показан равным нулю. В соответствии с этим, ток базы положителен, но разной величины, в зависимости от h21Э. Реально, при наличии IКБ0, ток базы может быть и отрицательным.

В соответствии с рассмотренным, резистор RБ (RБ1, RБ2), показанный на рис. 10 , играет существенную роль в обеспечении стабилизации режима усилителя. Рассмотренный "механизм" формирования "режимных" токов и напряжений в цепях усилителя может быть полезным читателям для анализа ими других схем, в которых должна обеспечиваться стабилизация режима.

Заключение

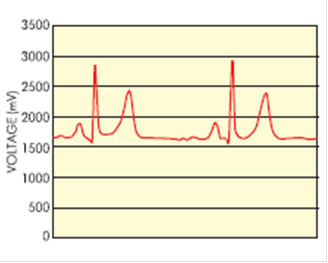

Рис. 11. График практически измеренного сигнала

На рис. 11 показана кривая, записанная с отведения I (стандартное отведение по Эйнтховену). Видно, что получен хороший результат, несмотря на простоту аппаратной части нашего прибора.

Дальнейшее повышение качества записи возможно за счет написания различных программных реализаций фильтров с различными характеристиками и дополнительными возможностями. Память программ процессора ADuC842 основана на флэш-технологии, что дает возможность изменять алгоритм работы уже готового устройства.
