Первый направленный ответвитель

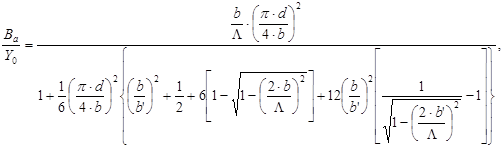

Нормированные реактивные проводимости находятся соответственно по формулам (6а), (6б), (7а), (7б)

Критическая длина волны типа Н 10:

Эквивалентное (волновое) сопротивление волновода, вычисленное через напряжения и токи, для волны типа Н 10:

Эквивалентная (волновая) проводимость волновода:

Итак, выходная волновая проводимость и реактивные проводимости элементов эквивалентной схемы:

) Расчёт параметров эквивалентной схемы разделения в плоскости H

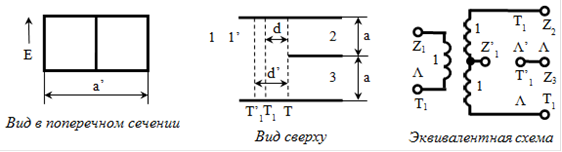

Симметричное разделение прямоугольного волновода, образованного тонкой перегородкой, параллельной вектору электрического поля, показано на рисунке 2.8. (в каждом из прямоугольных волноводов распространяется волна типа Н 10, кроме того, в большом прямоугольном волноводе волна типа Н 20) [5].

Рисунок 2.8.

Параметры эквивалентной схемы. Отнесенная к сечениям Т 1 и Т 1’ эквивалентная схема представляет собой трансформаторное соединение четырёх линий передачи, волновые сопротивления которых определяются из соотношений:

Положение сечения Т 1 для волны Н 20 в волноводе 1 и волны Н 10 в волноводах 2 и 3, и сечения Т 1’ для волны Н 10 в волноводе 1 определяется из выражений:

где

длина волны в месте положения сечения Т 1 внутри волновода:

длина волны в месте положения сечения Т 1’ внутри волновода:

Другая эквивалентная схема, отнесённая к общему для всех волноводов сечению Т, показана на рисунке 2.9.

Рисунок 2.9.

Её параметры определяются выражениями:

Пределы применимости. Эквивалентная схема справедлива при условии 0.5<a’/л<0.8. Параметры схемы определены по методу трансформации и их значения являются точными в вышеуказанных пределах.

Выбраны значения: ширина всего канала волновода a’=0.0285м; ширина 2 и 3 каналов волновода a=0.01425 м; частота волны f=8∙109 Гц; эквивалентная (волновая) проводимость волновода Y0=0.002878 См.

Длина волны в свободном пространстве

Эквивалентная схема справедлива при условии 0.5<a’/л<0.8, 0.5<0.0285/0.0375<0.8, 0.5<0.76<0.8 - условие выполняется.
