Технология изготовления комплементарных МОП-транзисторов

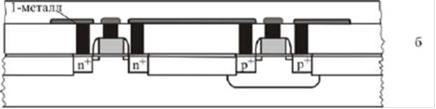

Рис.3.1.3. Этапы технологического процесса изготовления КМОП ИС: а осаждение и оплавление легкоплавкого диэлектрика, вскрытие контактных окон (ф-ш.б). заполнение их вольфрамом: 6 - напыление первого слоя металла и формирование в нем разводки (ф-ш.7), осаждение и оплавление межслойного диэлектрика; в - вскрытие контактных окон к первому слою металла (ф-ш.8), заполнение их вольфрамом; г - напыление второго слоя металла и формирование в нем разводки (ф-ш.9). осаждение и оплавление диэлектрика.

Заключение

По результатам расчётов в полупроводниковой структуре МДП выявлена нелинейная зависимость порогового напряжения от концентрации примесей на промежутке (10^13-10^17) см^-3. Предельные значения дифференциальной емкости при данных условиях равно от (2,14-3,835)*10^-4 и построили энергетическую диаграмму в режиме сильной инверсии.

транзистор диэлектрик полупроводник диаграмма
