Основы построения технологии ОКС-7 сигнализация маршрутизация сообщение

На протяжении последних ста лет сигнализация развивалась в рамках традиционной телефонии, причем за последние два десятилетия ее эволюция ускорилась как никогда ранее благодаря сращиванию компьютерных и коммутационных технологий.

В контексте телефонии под сигнализацией понимается передача управляющей информации с целью установления/разъединения двухточечных соединений. Сигнализация бывает трех типов - абонентская, т. е. на участке между абонентским терминалом и коммутационной станцией, внутристанционная и межстанционная. Пример абонентской сигнализации приведен на рис.1, где показаны основные сигналы, передаваемые в процессе нормального установления/разъединения соединения между двумя абонентами, подключенными к одной коммутационной станции. Детальное описание Автоподбор Самара у нас на сайте.

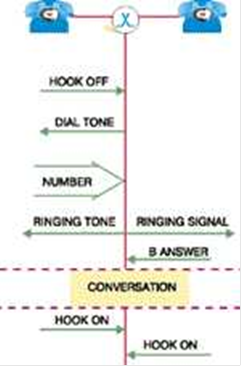

Рисунок 1.1 - Пример абонентской сигнализации

Межстанционная сигнализация в свою очередь делится на два основных типа - сигнализация по выделенному каналу CAS (Channel Associated Signalling) и сигнализация по общему каналу CCS (Common Channel Signalling). В системе использован принцип передачи управляющей информации по общему каналу сигнализации, отсюда ее сокращенное название по-русски - ОКС7.

В первом случае (CAS) сигнальная информация передается либо непосредственно по разговорному каналу (внутриканальная сигнализация) либо по каналу, физически привязанному к нему. Во втором случае (CCS) сигнализация полностью отделена от разговорного тракта, и передача сигнальной информации осуществляется по специально выделенному высокоскоростному каналу, общему для пучка разговорных каналов.

На сегодняшний день известны два стандарта систем общеканальной сигнализации:

1. CCITT Signalling System No. 6.

2. CCITT Signalling System No. 7.

Первая из них была разработана в конце 60-х годов и по ряду причин сейчас практически не применяется. Вторая - CCITT No. 7 (ОКС № 7) появилась в конце 70-х годов и предназначена для использования на цифровых сетях с каналами не ниже 64 Кбит/с.

Основными преимуществами ОКС № 7 являются:

 Скорость - в большинстве случаев время установления соединения не превышает одной секунды;

 Высокая производительность - один канал сигнализации способен одновременно обслужить несколько тысяч телефонных вызовов;

 Экономичность - по сравнению с системами CAS во много раз сокращается объем оборудования на коммутационной станции;

 Надежность - достигается за счет возможности альтернативной маршрутизации в сети сигнализации;

 Гибкость - система передает любые данные, не только данные телефонии.

Популярные словосочетания и аббревиатуры, такие как ISDN, сети подвижной связи, интеллектуальные сети, в действительности, остаются лишь словами на бумаге без системы сигнализации № 7 (ОКС 7) -- единственного средства, обеспечивающего внедрение и функционирование современных услуг связи на сетевом уровне.

Многие производители оборудования ISDN утверждают, будто их продукты обеспечивают "услуги ISDN". Однако область действия услуг, предоставляемых любым терминальным оборудованием ISDN или офисными АТС класса ISDN, ограничена пределами одной коммутационной системы, и не распространяется на абонентов других станций. Развитие сетей подвижной связи также невозможно без ОКС 7. Порой конкурирующих между собой поставщиков услуг сотовой связи объединяет лишь ОКС 7, необходимая для обеспечения автоматического обмена информацией о местонахождении абонента (роуминга). Наконец, для эффективного функционирования интеллектуальных сетей также требуется ОКС 7.

Будучи разработанной для традиционной телефонии, в ОКС №7 изначально были заложены большие возможности для управления другими услугами связи. Это объясняется прежде всего бумом на рынке услуг телекоммуникаций, который продолжается с начала 80-х годов и еще не достиг своего пика. Именно в 80-х годах ОКС № 7 интенсивно разрабатывалась ведущими производителями коммутационного оборудования и параллельно утверждалось в качестве стандарта CCITT. Уже сейчас ОКС № 7 является обязательным элементом следующих цифровых сетей связи:

PSTN - Public Switched Telephone Network- Integrated Services Digital Network- Public Land Mobile Network- Intelligent Network

Взаимодействие данных систем также осуществляется посредством ОКС № 7 (рис. 2).

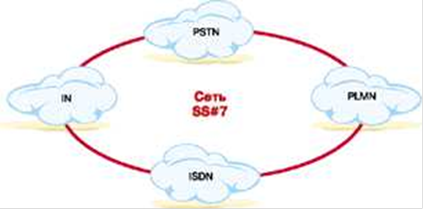

Рисунок 1.2 - Взаимодействие цифровых сетей по ОКС № 7.
