Коэффициент полезного действия преобразователей

Коэффициент полезного действия (КПД) представляет собой отношение полезной мощности к мощности активной, потребляемой из сети:

где: - потери мощности в преобразователе;

При работе преобразователя на якорь двигателя постоянного тока полезная мощность:

где: с - коэффициент электродвигателя, определяемый по параметрам двигателя по формуле:

где: - номинальные значения напряжения, тока и частоты вращения двигателя;

- активное сопротивление якорной цепи двигателя.

Активная составляющая мощности Р1, потребляемая из сети, складывается из составляющих:

где: - потери мощности в вентилях преобразователя;

- потери мощности в трансформаторе;

- потери мощности в активных сопротивлениях обмоток дросселей;

- потери мощности в активных сопротивлениях обмоток двигателя.

Потери мощности в вентилях:

Потери мощности в трансформаторе состоят из: постоянной составляющей, равной мощности холостого хода и потерь мощности в активных сопротивлениях обмоток трансформатора:

Потери собственных нужд обусловлены расходом энергии на принудительное охлаждение тиристоров, освещение и вентиляцию.

Потери мощности в активных сопротивлениях дросселя и якоря двигателя определяется по формулам:

где: - КПД двигателя при номинальной нагрузке.

Рассчитаем величину КПД только тиристорного преобразователя:

Потерями мощности собственных в тиристорных преобразователях с естественным охлаждением вентилей можно пренебречь. Если пренебречь и постоянными составляющими потерь в трансформаторах и двигателе и учесть, что числитель выражения пропорционален угловой скорости двигателя, можно записать:

где: - частота вращения двигателя в относительных единицах.

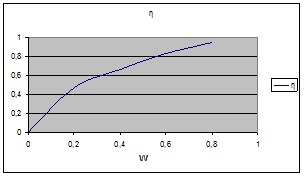

η	0	0,2	0,4	0,6	0,8
ω	0	0,47	0,66	0,83	0,95
