Регулировочные характеристики силовых схем преобразователей

Регулировочная характеристика представляет собой зависимость среднего значения выпрямленного напряжения от угла, соответствующего напряжению Uda до угла α = 0. Если принять, что индуктивное сопротивление цепи переменного тока Ха равно нулю, а индуктивность цепи постоянного тока , то при холостом ходе преобразователя уравнение регулировочной характеристики нулевых и мостовых схем имеет вид:

(5.1)

Здесь Ed0 - максимальное значение ЭДС преобразователя при ,

где - действующее значение напряжения вторичной обмотки трансформатора; коэффициент схемы ().

В случае активной нагрузки () уравнения регулировочной характеристики (в зонах непрерывного и прерывистого тока) для нулевых и мостовых симметричных схем имеют вид:

где m - число пульсаций выпрямленного напряжения за период напряжения сети(m=3).

Значения граничного угла управления, при котором ток начинает прерываться (работа на активную нагрузку), определяются из выражения

Угол регулирования при котором выпрямленное напряжение равно 0, определяется из формулы

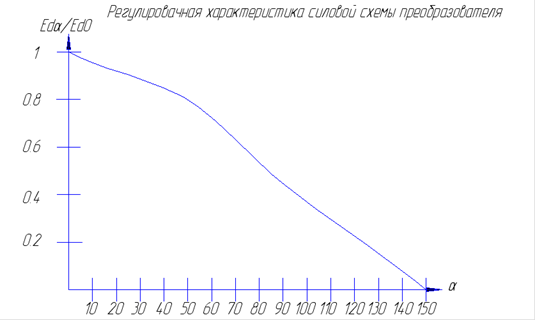

030456090135150
10,8720930,7267440,5813950,2906980,0232560
