Синтез преобразователя аналоговых сигналов на базе операционного усилителя

Рис 2.10

Сопротивления R1, R2, R3 из расчитанных ранее элементов интегратора, дифференциатора и умножителя. Что бы определить сопротивление R4 воспользуемся формулой:

/R1+1/R2+1/R3=R4

=1.6кОМ=Rн=2кОм Дано нам по заданию.

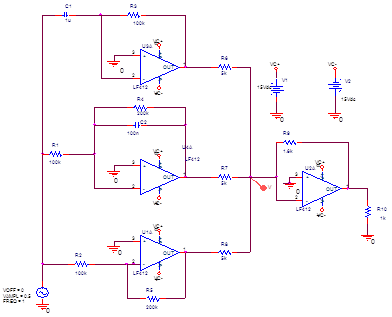

Смоделируем в системе Or Cad всю конструкцию рис 2.12:

рис. 2.12

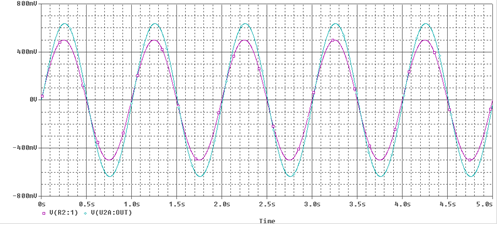

Рис2.13 Зависимость входного Uвх и выходногоUвых сигнала от времени t

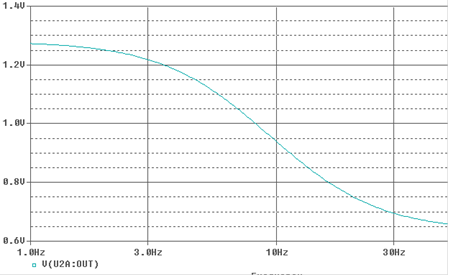

Рис 2.14 ЛАЧХ
