Описание работы приёмника

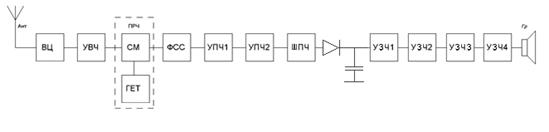

Данный приёмник предназначен для приёма сигналов диапазонов УКВ на внутреннюю магнитную антенну. Сигнал проходит через антенну на Входную Цепь, состоящую из 2-х параллельно подключенных колебательных контура, настраиваемых переменными конденсаторами, выделяется сигнал нужной частоты.

Из Входной цепи сигнал поступает на резонансный Усилитель Высокой Частоты, затем на смеситель преобразователя частоты, выполненный на VT3, на смеситель также поступает сигнал с гетеродина. Гетеродин представляет собой генератор, выполненный по схеме индуктивной трёхточки. Сигнал промежуточной частоты выделяется контуром С25L9. Основная избирательность по соседнему каналу обеспечивается Фильтром Сосредоточенной Селекции пьезоэлектрического типа. Сигнал промежуточной частоты усиливается 3-х каскадным Усилителем Промежуточной Частоты, первые 2 каскада апериодические 3й резонансный.

Для выделения сигнала низкой частоты используется детектор собранный по классической схеме которая состоит из диода и фильтра низкой частоты. Низкочастотный сигнал усиливается в многокаскадном УВЧ собранной по безтрансформаторной схеме, нагрузкой у УЗЧ является громкоговоритель. Питание от батарейки. В схеме предусмотрены разъёмы для внешнего динамика и питания.
