Семейства входных и выходных характеристик транзистора

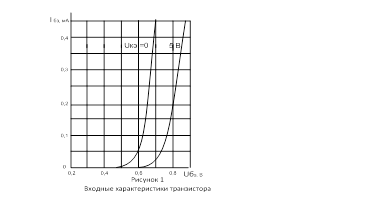

На рисунках 1 и 2 представлены семейства входных и выходных характеристик транзистора КТ201А.

3.Практическая схема каскада с общим эмиттером

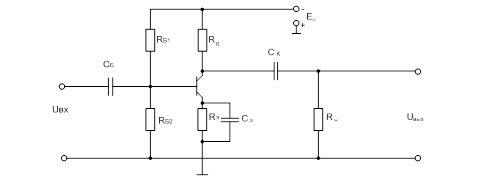

Рисунок 3. Схема включения биполярного транзистора с общим эмиттером и эмиттерной стабилизацией

.Выбор режима работы транзистора

На семействе выходных характеристик транзистора построим нагрузочную прямую по постоянному току (рисунок 4). Координаты точек этой прямой:

(0,Е/(Rк+Rэ)) и (Е,0) - (15,2 и 15,0)

Сопротивление в цепи эмиттера возьмём из соотношения:э=0,2 Rк; э=0,2820 =164 Ом к=820 Ом э =160 Ом

Напряжение коллектор-эмиттер в рабочей точке Uкэ рт. найдем по формуле (1)

(1)

Рассчитанная точка не совпала с одной из характеристик семейства, поэтому примем за рабочую точку ближайшую точку пересечения:

=7,2 В , Iк рт=8мА

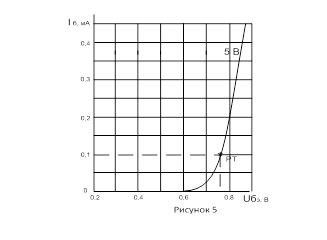

Отметим выбранную точку на выходной характеристике транзистора (рисунок 5) Iб=0,1мА

=7,2 В

Iк рт=8мА

Iб рт= 0,1мА
