Интеграция разнотипного измерительного оборудования

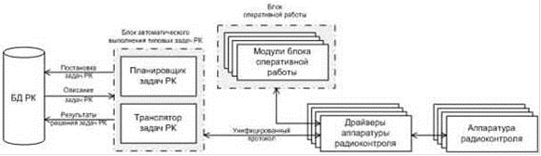

Рисунок 3.5 - Структура управления аппаратурой

При такой организации системы модуль транслятора задач может обращаться к разным модулям драйверов аппаратуры, используя один и тот же унифицированный протокол. В этом случае при изменении структуры БД РК или при появлении новых типовых задач необходимо будет внести изменения только в модуль транслятора задач, изменить комбинацию запросов к модулю драйвера аппаратуры, необходимую для решения задачи. Изменения в сам драйвер аппаратуры при этом не вносятся, необходимости обращения к производителю драйвера аппаратуры не возникает.

Модуль транслятора задач осуществляет сканирование БД РК в ожидании появления новых задач. Транслятор задач РК осуществляет постоянный мониторинг БД РК. При появлении новой задачи радиоконтроля транслятор считывает ее параметры из БД РК и формирует последовательность команд унифицированного протокола, соответствующую поступившей задаче. При получении результатов измерений от драйвера аппаратуры транслятор задач записывает значения измеренных параметров БД РК.

При необходимости работы с быстродействующей аппаратурой в реальном времени (например, при контроле особенностей спектра сигнала) модуль транслятора задач предоставляет возможность блоку оперативной работы отправлять запросы в драйвер аппаратуры и получать от него ответы. При этом БД РК не используется, а управление производится по унифицированному протоколу (рисунок 3.5).

В задачи сервера РК входит предоставление оператору пользовательского интерфейса для постановки типовых задач радиоконтроля, запись этих задач в БД РК, обработка результатов проведенных измерений для их решения. На этом уровне производятся: расчет всех статистических величин, расчет загруженности радиочастот, идентификация ИРИ по параметрам излучаемых ими сигналов и т.п. Взаимодействие сервера РК с другими узлами сводится к синхронизации БД РК на данном пункте РК и на других узлах. Синхронизация производится с помощью программного обеспечения сервера РК. Кроме того, для непосредственного управления радиоизмерительной аппаратурой ПО сервера РК предоставляет другим узлам канал прямого управления радиоизмерительной аппаратурой по унифицированному протоколу через транслятор задач.

Такой подход обеспечивает возможность однотипного управления аппаратурой различных производителей, упрощает построение и сопровождение автоматизированной системы.
