Включение статического преобразователя

Определяем полную мощность включаемой нагрузки, приведённой к стороне переменного тока:

Рассчитаем «провал» напряжения.

Определяем полную проводимость включаемой нагрузки в относительных единицах:

Определяем полную проводимость предварительной нагрузки в относительных единицах:

Определяем активную и реактивную проводимости включаемой нагрузки в относительных единицах:

Определяем активную и реактивную проводимости предварительной нагрузки в относительных единицах:

Определим суммарные активную и реактивную проводимости нагрузки генератора в относительных единицах:

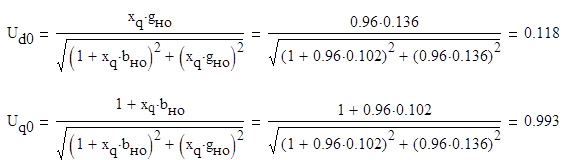

Определяем составляющие напряжения генератора в исходном статическом режиме:

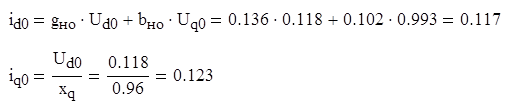

Определяем составляющие тока статора и ток возбуждения генератора в исходном статическом режиме:

Определяем оставляющие напряжения генератора с учетом демпферных обмоток в первый момент после включения нагрузки:

Определяем “провал” напряжения генератора с учетом демпферных обмоток в первый момент после включения нагрузки:

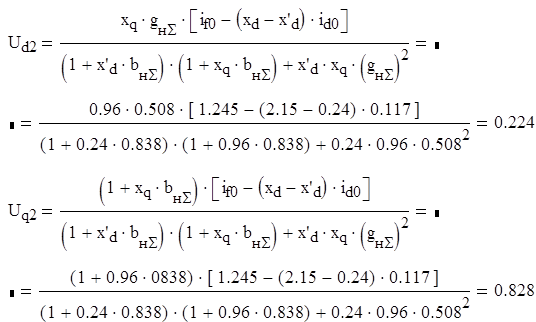

Определяем составлявшие напряжения генератора без учета демпферных обмоток в первый момент после включения нагрузки:

Определяем "провал" напряжения генератора без учета демпферных обмоток в первый момент после включения нагрузки:

Определяем максимальный "провал" напряжения генератора при включении статической нагрузки:
