Особенности функционирования (географический район, окна прозрачности, вид модуляции, способ приема, взаимонаведение)

В оптическом диапазоне указанные методы модуляции реализуются на основе различных физических принципов. Для модуляции интенсивности и амплитуды излучения используются электрооптический, пьезоэлектрический и акустооптический эффекты, а также эффект фотоупругости. Кроме того, вариации поглощения в средах и изменения мощности накачки лазеров (особенно полупроводниковых) также приводят к модуляции интенсивности оптического излучения. Частотную модуляцию оптического колебания можно получить при помощи эффектов Зеемана и Штарка, при вариациях длины резонатора лазера, а также при помощи пьезоэлектрического, акустооптического, магнитооптического и электрооптического эффектов. Для реализации фазовой и поляризационной модуляций используют магнитооптический и электрооптический эффекты.

Определенными достоинствами обладает внутренняя модуляция лазеров, при которой модулирующий элемент помещается внутрь резонатора лазера. При этом изменяются оптическая длина резонатора или его потери, что приводит к частотной или амплитудной модуляции света, генерируемого лазера. При совпадении частот модуляции и межмодовых биений генерируются либо короткие импульсы, либо частотно-модулированный сигнал с большой девиацией частоты.

Далее рассматриваются принципы модуляции и некоторые конструктивные варианты модуляторов, нашедшие наиболее широкое применение в оптических системах связи.

На рисунке 2 показана типовая конфигурация оптической антенной системы передатчика, которая формирует в пространстве коллимированный пучок кругового сечения. Вследствие явления дифракции расхождение луча в дальней зоне обратно пропорционально диаметру апертуры оптической антенны передатчика. На больших расстояниях от передатчика диаметр сечения идеально коллимированного луча пренебрежимо мал по сравнению с размером сечения дифрагированного луча [2].

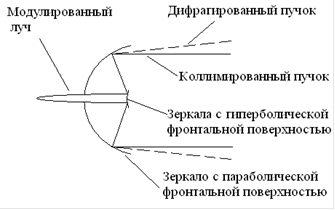

Схемотехническое изображение типовой оптической антенны.

Взаимонаведение систем связи может осуществляться как вручную (юстировка, установка приемо-передающих блоков соосно друг другу), так и автоматически (автоматизированная система наведения).
