Выбор тракта УНЧ

В качестве УНЧ используем микросхему К174УН4, имеющую достаточный регулируемый коэффициент усиления от 4 до 40.

Требуемый коэффициент усиления УЗЧ при выходной мощности 1 Вт на 4 Омах. Uвыхунч = 2В

Принимаем напряжение на выходе детектора Uвыхд = 80*10-3 В.

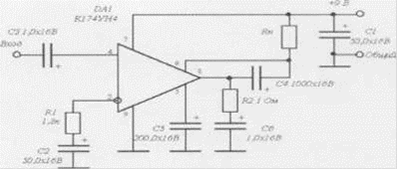

Типовая схема включения ИМС К174УН4

Таблица. Электрические параметры К174УН1

1

Номинальное напряжение питания

9В±10%

2

Ток потребления при Un=9В, Uвх=0В

10мА

3

Коэффициент усиления при Un=9В, fвх=1 кГц, Uвх=0,1В

4…40

4

Нестабильность коэффициента усиления напряжения при Un = 9B,f„ = 1 кГц, Т=+25 .+55°С

20%

5

Коэффициент гармоник при Un = 9 В, fex = 1 кГц: К174УН4А при Рвых = 1,0 Вт, ивых = 2,0 В К174УН4Б при Рвых = 0,7 Вт, ивых = 1,7 В

2% 2%

6

Входное сопротивление при U„ = 9 В, fex = 1 кГц

10 кОм

7

Выходная мощность при U„ = 9В, R,, = 4 Ома, Кг2 %: К174УН4А К174УН4Б

1,0 Вт 0,7 Вт

8

Диапазон рабочих частот при Un = 9 В

30…20000 Гц

9

Коэффициент полезного действия при Un = 9 В, RH = 4 Ома: К174УН4А при Рвых = 1,0 Вт К174УН4Б при Рвых = 0,7 Вт

50% 35%

Регулировка коэффициента усиления напряжения на низких частотах может быть проведена изменением емкостей конденсаторов С2 и С4. Ослабление усиления на верхней граничной частоте 20кГц - не более 3 дб. Допускается регулировка коэффициента усиления напряжения с помощью изменения сопротивления резистора обратной связи R2 (в пределах 240 Ом .2,7 кОм) и емкости конденсатора С2. Допустимое значение статического потенциала 200 В.

На этапе рабочего проектирования выполняется электрический расчет функциональных узлов и отдельных каскадов, составляется принципиальная схема в целом.
