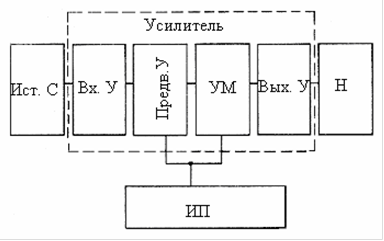

Для того чтобы обеспечить заданный режим работы усилителя составляется структурная схема на основе типовой (рисунок 1.1).
Устройство содержит входное устройство ( Вх.У ) для передачи сигнала от источника (Ист. С) к входу первого каскада. Его применяют, когда непосредственное подключение источника сигнала к входу усилителя невозможно или нецелесообразно. Обычно входное устройство выполняется в виде трансформатора или RC-цепочки, предотвращающих прохождение постоянной составляющей тока от источника к усилителю, или наоборот.
Предварительный усилитель (Предв. У) состоит из одного или нескольких каскадов усиления. Он служит для усиления входного сигнала до величины, достаточной для работы усилителя мощности. Наиболее часто в качестве предварительных усилителей используют усилители напряжения на транзисторах.
Рисунок 1.1
Усилитель мощности (УМ) служит для отдачи в нагрузку необходимой мощности сигнала. В зависимости от отдаваемой мощности он содержит один или несколько каскадов усиления.
Выходное устройство (Вых. У) используется для передачи усиленного сигнала из выходной цепи усилителя мощности в нагрузку (Н). Оно применяется в тех случаях, когда непосредственное подключение нагрузки к усилителю мощности невозможно или нецелесообразно. Тогда роль выходного устройства могут выполнять разделительный конденсатор или трансформатор, не пропускающие постоянную составляющую тока с выхода усилителя в нагрузку. При использовании трансформатора добиваются согласования сопротивления выхода усилителя и нагрузки с целью достижения максимальных значений КПД и малых нелинейных искажений. В усилителях на основе интегральных схем избегают применения трансформаторов вследствие их больших габаритных размеров и технологических трудностей изготовления.
Источник питания (ИП) обеспечивает питание активных элементов усилителя.
Для обеспечения стабилизации требуемых параметров вводится цепь отрицательной обратной связи.
Основными признаками для классификации усилителей являются диапазон рабочих частот и параметры, характеризующие его усилительные способности: ток, напряжение, мощность. Важнейшими техническими показателями усилителя являются: коэффициент усиления, входное и выходное сопротивления, диапазон усиливаемых частот, динамический диапазон, нелинейные, частотные и фазовые искажения. Усилители мощности характеризуются выходной мощностью и КПД.
Анализируя исходные данные, техническому заданию соответствует двухкаскадная схема усилителя мощности с использованием полевого и биполярного транзисторов со спектром частот канала ТЧ.
