Методы модуляции сверхширокополосных сигналов

В СШП-системах применяется ряд известных видов модуляции: импульсно-позиционная модуляция PPM (Pulse Position Modulation), амплитудная модуляция PAM (Pulse Amplitude Modulation), манипуляция включение-выключение On-Off Keying (OOK), двоичная фазовая манипуляция Bi-Phase Modulation (BPSK), приведённые на рисунках 3, 4, 5, 6

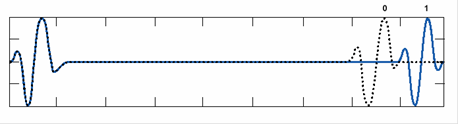

Рисунок 3 - Импульсно-позиционная модуляция PPM

Рисунок 4-Амплитудная модуляция PAM

Рисунок 5-Манипуляция включение-выключение OOK

Рисунок 6 - Двоичная фазовая манипуляция BPSK

Наиболее распространенной является модуляция PPM или SPPM (Single Pulse Position Modulation), когда одиночный импульс смещается относительно его заданного положения на временном промежутке назад либо вперед, тем самым представляя 1-й либо 0-й бит информации (см. рис. 3).

При этом временное смещение выбирается очень малым и не превышает 1/4 длительности импульса.
