Описание конструкции ОКГ типа ЛГ-75

юстировка оптический квантовый генератор

Газовый ОКГ ЛГ-75 предназначен для использования в качестве источника когерентного излучения в системах связи, телевидения, телеуправления и т.д. ОКГ' ЛГ-75 (рис. 1) состоит из оптического резонатора и активного элемента, Оптический резонатор образован сферическим 1 и плоским 2 зеркалами, закрепленными в стаканах 3.

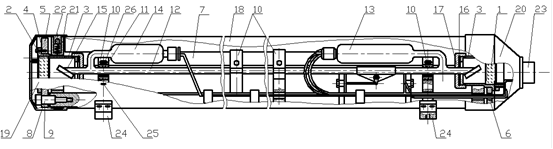

Рис. 1

Стаканы 3 жестко закреплены винтами 4 во фланцах 5 и 6, между собой тремя направляющими инваровыми стержнями 7. Фланцы 5 и 6 крепятся к инваровым стержням 7 винтами 8 через шайбы 9.Наличие шайб 9 позволяет изменять положение фланцев 5 и 6 с зеркалами 1 и 2 относительно оси оптического резонатора путем вращения в небольших пределах юстировочных винтов 8. Между инваровыми стержнями, с помощью фланцев 10, закреплен активный элемент-газоразрядная трубка 12 с подогревным катодом 13 и анодом 14 заполненная смесью неона и гелия. Торцы газоразрядной трубки отшлифованы под углом Брюстера и закрыты выходными окнами 15. Пространство между выходными окнами 15 и зеркалами 1 и 2 герметизировано с помощью резиновых прокладок 16, прижимаемых гайками 17 к стаканам 3. Оптический резонатор с активным элементом помещен в защитный корпус 18 и жестко в нем закреплен. Корпус 18 закрыт с торцов крышками 19 и 20, которые крепятся к фланцам 21 винтами 22. Высокое и накальное напряжения к газоразрядной трубке 12 подводится через разъем 23. Выход излучения осуществляется со стороны плоского зеркала 2. Для крепления прибора на корпусе 18 имеются скобы 24 с резьбовым отверстием в каждой из них.

Технические характеристики ЛГ-75

Длина волны излучения, мкм Мощность излучения, мВт Угловая расходимость луча, утл. мин Долговечность активного элемента, час Напряжение накала катода, В Напряжение горения, В Оптимальный ток разряда, А Максимальная потребляемая мощность, Вт Вес прибора, кг Габаритные размеры прибора, мм

0,6328 не менее 250 не более 10 не менее 500 6,3 2300-2500 0,04 0,06 400 не более 12 1170*90*90
