Моделирование схемы каскадного соединения дешифраторов в среде Multisim

Для построения схемы используется 5 дешифраторов 74LS139D, 4 резистора по 1 кОм, набор ключей, 16 светодиодов и 16 инверторов 74LS04D.

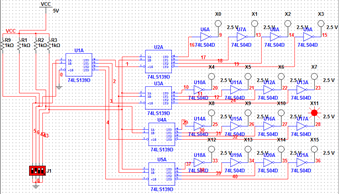

Рисунок 2.12 Схема каскадного соединения дешифраторов в среде Multisim

Ключом J1 устанавливается значение 10112 (1110), подаваемое на вход каскада. Такая комбинация означает, что логическая единица должна появиться на выходе, соединенном со светодиодом Х11. Как можно наблюдать на рисунке, именно этот светодиод и является включенным, значит, схема работает правильно. Выводы: собрана схема каскадного соединения дешифраторов на базе дешифратора 74LS139D. Изучены способы подключения и использования дешифраторов.
