Разработка схемы ввода данных в параллельном коде с возможностью записи в D-триггеры с использованием элементов комбинационного и последовательного типа

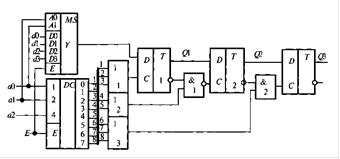

Для выполнения данной задачи используется схема, соответствующая заданному варианту. На рисунке 2.8 изображена схема варианта 1.

Рисунок 2.8 Функциональная схема к заданию 1.

Для большей наглядности выполняемой функции данной схемы будет использоваться представление входных и выходных данных в виде табличной формы.

Для выполнения задания, необходимо заполнить таблицу 2.6.

Таблица 2.6 Таблица состояний схемы

Входной код в десятичной форме	Входные Сигналы			Постоянные входные данные				Состояние выводов, предшествующее циклу			Выходные сигналы
	А2	А1	А0	D0	D1	D2	D3	Q1	Q2	Q3	Q1	Q2	Q3
0	0	0	0	0	1	1	1	1	0	1	0	0	1
4	1	0	0	0	1	1	1	1	0	1	1	0	1
3	0	1	1	0	1	1	1	1	0	1	1	0	1
5	1	0	1	0	1	1	1	1	0	1	1	0	1
6	1	1	0	0	1	1	1	1	0	1	1	1	1
7	1	1	1	0	1	1	1	1	0	1	1	1	1
1	0	0	1	0	1	1	1	1	0	1	1	1	1

Перейти на страницу: 1 2
