Выбор типа кабеля

В одномодовом волокне со смещенной дисперсией длина волны, на которой результирующая дисперсия обращается в ноль - длина волны нулевой дисперсии λ0 - смещается в окно 1550 нм. Таким образом, в волокне со смещенной дисперсией реализуются наилучшие характеристики, как по минимуму дисперсии, так и по минимуму потерь.

По дисперсионным характеристикам различных световодов, можно отметить, что лучшими обладают одномодовые световоды. Хорошие характеристики также у градиентных световодов с плавным изменением показателя преломления. Наиболее резко дисперсия проявляется у ступенчатых многомодовых световодов.

Таблица 5.1 - Технические характеристики кабеля ОКС-М6П-8-0,4-16.

Передаточные характеристики

Коэффициент затухания, дБ/км

0,4

Дисперсия волокна пс/нм×км

18

Конструктивные параметры

Число волокон

24

Масса, кг/км

190-240

Механические параметры

Минимальный радиус изгиба, мм

20хDкаб

Растягивающее усилие, кН

3,5

Раздавливающее усилие, Н/см

1000

Эксплуатационные параметры

Строительная длина, км

4

Температура эксплуатации, От -40 до +65

Срок службы кабеля, лет

не менее 25

оптическое волокно

внутримодульный гидрофобный заполнитель

центральный силовой элемент (трос)

гидрофобный заполнитель

промежуточная оболочка из полиэтилена

гидрофобный заполнитель

броня из стальной ламинированной гофрированной ленты

защитная оболочка из полиэтилена

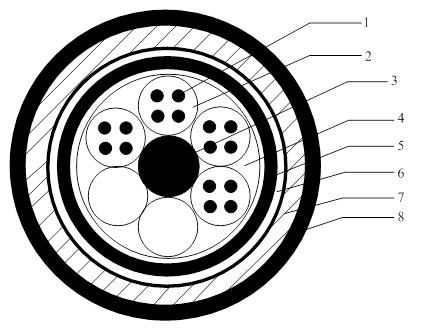

Рисунок 5.1 - Конструкция кабеля ОКС-М6П-8-0,4-16

волоконный световод сигнал помехозащищенность
