Определение поправки гк по азимуту небесного светила

Постоянное ведение счисления пути судна - необходимое условие его безопасного плавания, поэтому контроль за точностью курсоуказания, постоянное уточнение и учет поправки компаса важнейшая и ответственейшая задача судоводителя. Эта работа постоянно ведется как в порту, так и в море. В открытом же море единственным и надежным способом определения поправки компаса является астрономический.

Для определения поправки ГК воспользуемся [3] и [4], а так же значениями из таблицы исходных данных

На рисунке 5.1. представлена часть страницы из [3], соответствующая 3 февраля 2011, на которой выделены Гринвичский часовой угол GHA, часовой угол звезды SHA, склонение Dec, а также инкремент:

Рисунок 5.1 - Определение GHA точки Овна, часового угла звезды и склонения Dec

На рисунке 5.2 представлена часть другой страницы из [3] по которой мы находим инкремент для минут.

Рисунок 5.2 - Нахождение минутного инкремента

Для нахождения истинного GHA воспользуемся формулой:

GHA = GHA * + Incr

Подставив значения получим:

Найдем местный часовой угол LHA просуммировав GHA с SHA и долготой. Долгота берется со знаком «-» т.к она западная:

Воспользуемся [4] для нахождения коэффициентов A, B, C.

На рисунке 5.3 представлена часть страницы [4] на которой обозначены искомые значения коэффициента А.

Рисунок 5.3 - Нахождение коэффициента А

Обратим особое внимание, что т.к. LHA лежит в пределах от 90̊ до 270̊, то коэффициент А берется со знаком, соответствующим знаку широты.

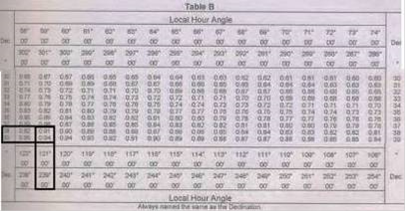

На рисунке 5.4 представлена часть страницы [4] на которой обозначены искомые значения коэффициента В.

Рисунок 5.4 - Нахождение коэффициента B

Интерполируем коэффициент B с учетом минут в склонении звезды. Для этого представим 47,9 в виде 0,7983.Коэффициент В берется с тем же знаком, что и склонение:

N

Найдем коэффициент С, как сумму коэффициентов А и В, т.к. они имеют одинаковые направления

На рисунке 5.5 приведена часть страницы [4] на которой обозначены искомые значения коэффициента С.

Рисунок 5.5 - Нахождение коэффициента истинного азимута по таблице С

Az=43.3

Полученное значение азимута дано в четвертном представлении. Для нахождения истинного азимута необходимо определить, откуда откладывать найденное значение четвертного азимута.

Рис. 5.5 Нахождение истинного азимута

T.к LHA лежит в пределах от 180 до 360, то в четвертной системе азимут будет направлен в сторону E , т.е. к 0необходимо прибавить найденое значение азимута

Az = NAzE=0°+43,3°=43,3°

Найдем поправку ГК, как разницу истинного азимута и взятого:

Рассчитана поправка ГК ; поправка не превышает доспустимых значений.
