Назначение и основные технические характеристики цифрового термометра

Прибор предназначен для точного измерения в широких пределах температуры различных объектов и может быть рекомендован для использования как в быту, так и в технике. В этом термометре использована БИС серии К572, поэтому он содержит относительно небольшое число элементов. Термометр готов к работе сразу после включения питания. Но, к сожалению, отсутствие серийных датчиков с малой температурной инерцией приводит к значительной длительности процесса измерения (около пяти минут), что несколько ограничивает область применения термометра.

Основные технические характеристики:

Пределы измеряемой температуры,°С ………………………………. от -50 до +99.9

Основная погрешность измерения,°С ………………………………. ±0,1

Дополнительные погрешности, °С:

от изменения температуры окружающей

среды в пределах от 0 до +40 °С ………………………………. ±0,05

Наибольшая длина экранированного кабеля

для соединения датчиков с прибором (при

сопротивлении каждого провода в кабеле

не более 5 Ом), м ……………………………… 300

Потребляемая мощность, Вт ……………………………… 3

СТРУКТУРНАЯ СХЕМА ЦИФРОВОГО ТЕРМОМЕТРА

Структурная схема цифрового термометра показана на рисунке 2.1.

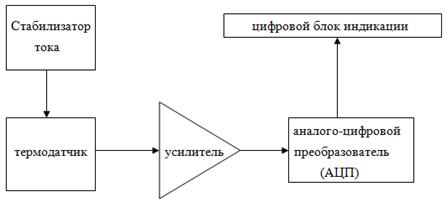

Рисунок 2.1 - Структурная схема цифрового термометра

Изменение температуры объекта, в котором размещён термодатчик, вызывает изменение сопротивления датчика, которое преобразуется в соответствующее изменение напряжения. Термодатчик питается от стабилизатора тока. Выходной сигнал блока термодатчика усиливается дифференциальным усилителем и поступает к аналого-цифровому преобразователю (АЦП), на выходе которого включен цифровой блок индикации, высвечивающий текущую температуру контролируемого объекта.

СТАБИЛИЗАТОР ТОКА

Стабилизатор тока питания моста выполнен на операционном усилителе DА1.2. Подстроечный резистор К 11 позволяет в небольших пределах изменить значение выходного тока, что дает возможность изменить крутизну преобразования сопротивления термодатчика в напряжение и обеспечивает установку верхней границы измеряемой температуры Нижнюю границу устанавливают подстроечным резистором R1.

ТЕРМОДАТЧИК

Термодатчик RK1 установлен на объекте, температуру которого необходимо измерить. Датчик включен в одно из плеч измерительного моста постоянного тока, выполненного на прецизионных резисторах R1 - R5. Точность и линейность показаний индикатора в пределах измеряемой температуры определяется в основном стабильностью тока, питающего измерительный мост.

ДИФФЕРЕНЦИАЛЬНЫЙ УСИЛИТЕЛЬ

Напряжение с диагонали измерительного моста, пропорциональное температуре, усиливается дифференциальным усилителем, выполненным на операционном усилителе DА1.1, и с его выхода подается на вход АЦП. Конденсаторы С1, С2, С4 служат для фильтрации помех.
