Распределение IP-Адресации

После распределения рабочих мест необходимо составить дерево IP-адресов для правильного распределения IP-адресов. Дерево показано на рисунке 1.1.

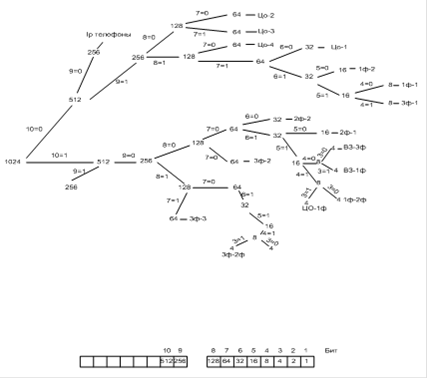

Рис. 1.1 - Дерево IP-адресов

Далее рассчитываем и распределяем IP-адреса. Данные представлены в таблице 1.2.

Таблица 1.2. Распределение IP -адресов

Название	№ Сети	Маска	Шлюз	Диапазон занятых адресов	Широковещательный адрес	Диапазон свободных адресов
Центральный офис
1 отдел	10.10.1.0	255.255.255.192	10.10.1.1	10.10.1.2 -10.10.1.42	10.10.1.63	10.10.1.43-10.10.1.62
2 отдел	10.10.1.64	255.255.255.192	10.10.1.65	10.10.1.66- 10.10.1.105	10.10.1.127	10.10.1.106-10.10.1.126
3 отдел	10.10.1.128	255.255.255.192	10.10.1.129	10.10.1.130- 10.10.1.175	10.10.1.191	10.10.1.176 - 10.10.1.190
4 отдел	10.10.1.192	255.255.255.192	10.10.1.193	10.10.1.194 - 10.10.1.240	10.10.1.255	10.10.1.241 - 10.10.1.254
1 филиал
1 отдел	10.10.2 0	255.255.255.248	10.10.2. 1	10.10.2.2 - 10.10.2.3	10.10.2.7	10.10.2.4-10.10.2.6
2 отдел	10.10.2 16	255.255.255.240	10.10.2.17	10.10.1.18-10.10.1.24	10.10.1.31	10.10.1.25- 10.10.1.30
3 отдел	10.10.2.32	255.255.255.240	10.10.2.33	10.10.2.34-10.10.2.42	10.10.2.47	10.10.2.43-10.10.2.46
2 филиал
1 отдел	10.10.2.64	255.255.255.224	10.10.2.65	10.10.1.66 - 10.10.2.81	10.10.2.95	10.10.2.82-10.10.2.94
2 отдел	10.10.2.96	255.255.255.224	10.10.2.97	10.10.2.98- 10.10.2.117	10.10.2.127	1 10.10.2.118-10.10.2.126
3 отдел	10.10.2.128	255.255.255.224	10.10.2.129	10.10.2.130- 10.10.2.146	10.10.2.159	1 10.10.2.147-10.10.2.158
3 филиал
1 отдел	10.10.2.192	255.255.255.192	10.10.2.193	10.10.2.194 - 10.10.2.233	10.10.2.255	10.10.2.234-10.10.2.254
2 отдел	10.10.3.192	255.255.255.192	10.10.3.193	10.10.3.194- 10.10.3.235	10.10.3.255	10.10.3.236-10.10.3.254
3 отдел	10.10.2.160	255.255.255.224	10.10.2.161	10.10.2.162- 10.10.2.183	10.10.2.191	10.10.2.184-10.10.2.190
IP телефония
Общая сеть	10.10.0.0	255.255.255.0	10.10.0.1	10.10.0.2 - 10.10.0.131	10.10.0.255	10.10.0.132 - 10.10.0.254
Соединения
Высотное здание 2 -3 филиал	10.10.2.8	255.255.255.252	N/A	10.10.2.9- 10.10.2.10	10.10.2.11	N/A
3 филиал-1 филиал	10.10.2.12	255.255.255.252	N/A	10.10.2.13 - 10.10.2.14	10.10.2.15	N/A
Высотное здание 2- 2 филиал	10.10.3.140	255.255.255.252	N/A	10.10.3.141 - 10.10.3.142	10.10.2.143	N/A
Центральный офис - 2 филиал	10.10.3.136	255.255.255.252	N/A	10.10.3.137 - 10.10.3.138	10.10.3.139	N/A
1 филиал- Высотное задние 1	10.10.3.128	255.255.255.252	N/A	10.10.3.129- 10.10.3.130	10.10.3.131	N/A
Высотное здание 1 - Центральный офис	10.10.3.132	255.255.255.252	N/A	10.10.2.133 - 10.10.1.134	10.10.2.135	N/A
