Разработка управляющей программы

;Восстанавливаем порты А и B после сканирования клавиатуры,PBBuf,w; Восстановление содержимогоPORTB,w; порта В.PABuf,w; Восстановление содержимогоPORTA ; порта А.STATUS, RP0; Банк. 1.OptionReg, 7 ; Запрет "подтягивающих" резисторов,TRISA ; Все линии порта А - выходы,TRISB ; Все линии порта B выходы.STATUS,RP0 ; Банк 0

;загрузка в таймер значения 100мс-d'255'

;загрузка в таймер 1 значения константыTMR2L;0xffTMR2H

;запуск таймераT1CON,TMR1ON

;ожидание переполнения

;загрузка в таймерLsdTime

;загрузка в таймер 2 значения нажатой кнопкиTMR2L;0xffTMR2H

;выдать лог. 1 на RC7TRISA,1

;запуск таймераT2CON,TMR2ON

;ожидание переполненияTMR2H,wSTATUS,Zwait1TRISA,1

;выдать лог 0 на RC7T2CON,TMR2ON

;сброс переполненияSTATUS,TMR1IF

;останов таймера-d'155';сразу отнимаем 100 от константыTMR2L,w

;загрузка длительности паузыTMR1L;0xffTMR2H

;запуск таймераT2CON,TMR2ON;

;ожидание переполненияTMR1H,w;STATUS,Z;wait2

;останов таймераT2CON,TMR2ON

;сброс переполненияSTATUS,TMR2IF

;останов таймераT1CON,TMR1ON

;сброс переполненияSTATUS,TMR1IF

Заключение

В результате выполнения курсового проекта был разработан электронный телефонный номеронабиратель, а так же следующая документация:

· структурная схема,

· принципиальная электрическая схема,

· алгоритм функционирования устройства,

· алгоритм работы программы МК,

· листинг программы.

Разработанная конструкция отличается простотой схемотехнического решения, небольшим количеством использованных в схеме комплектующих элементов, является практически универсальной и может легко изменяться и расширяться.

Приложение

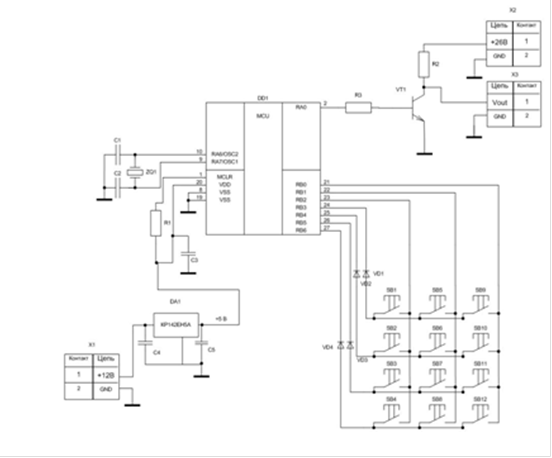

Схема электрическая принципиальная

телефонный номеронабиратель микроконтроллер ток

Поз. обозн.	Наименование	Кол.	Примечание
	Конденсаторы
С1, С2	К10-17-1-50 В - 15 пФ±5%	2
С3, С4	К10-17-1-50 В - 1 мкФ±5%	2
С5	C К10-17-1-50 В - 2,2 мкФ±5%	1
	Микросхемы
DA1	КР142ЕН5А	1
DD1	PIC18F2550	1
	Резисторы
R1	C2-33H-0,5-4,7 кОм±5%	1
R2	C2-33H -0,5-100 Ом±5%	1
R3	C2-33H -0,5-750 Ом±5%	1
	Кнопки
SB1 SB12	КПМ8-4	12
	Диоды
VD1 VD4	SF18	4
	Транзистор
VT1	KT3117A	1
	Разъёмы
X1 X3	TD-7	3
	Резонатор кварцевый
ZQ1	ECS ECS-40-20-1	1
