Основные понятия и элементы ОКС № 7

В процессе развития сетей связи применялся и применяется до сих пор ряд систем сигнализации, причем большинство из них принято в качестве стандарта на международном уровне ITU-T (ранее CCITT). Примеры систем сигнализации CAS:

VF (One Voice Friequency) - одночастотная сигнализация;

2VF (Two Voice Friequency) - двухчастотная сигнализация (CCITT No. 4);(Multi Friequency Pulse) - многочастотная сигнализация (CCITT No. 5). Офисные кресла на колесиках офисные стулья на колесиках.

Сами названия этих систем говорят о способе передачи сигнальной информации - тональные и/или импульсные сигналы.

В системах CCS все сигнальные сообщения SM (Signalling Message) передаются по дуплексным каналам - звеньям сигнализации SL (Signalling Link) в составе пакетов данных, называемых сигнальными единицами SE (Signal Unit). Это стало возможным после появления первых коммутационных станций с программным управлением SPC (Stored Programm Control) и цифровых систем передачи с импульсно-кодовой модуляцией PCM (Pulse-Code Modulation). Часть функций таких станций вместе с пучками звеньев сигнализации SLS (Signalling Link Set) образуют логически отделенную от базовой сети связи сеть передачи данных с коммутацией пакетов данных (сигнальных единиц), называемую сетью сигнализации SN (Signalling Network).

Пункт сигнализации - SP (Signalling Point) - это узел сети сигнализации, в котором реализованы части пользователей ОКС № 7.

Звено сигнализации - SL (Signalling Link) - средство передачи сигнальных единиц между двумя пунктами сигнализации.

Транзитный пункт сигнализации - STP (Signalling Transfer Point) - узел сети сигнализации без функций частей пользователей, осуществляющий только функции части передачи сообщений ОКС № 7.

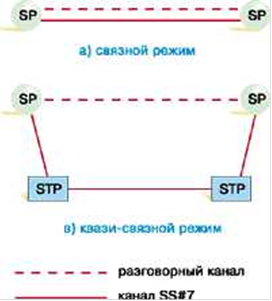

Рисунок 2.1 - Режимы сети сигнализации.

Режимы сети сигнализации - связанный режим (Associated Mode) и квази-связанный режим (Quasi-Associated Mode) - пояснены на рис 3а и 3в соответственно.

Часть передачи сообщений - MTP (Message Transfer Part) является транспортной подсистемой ОКС № 7, предназначенной для надежной передачи сигнальных сообщений в правильной последовательности и без ошибок.

Части пользователей - UP (User Parts) функциональные блоки ОКС № 7, где генерируются и обрабатываются сигнальные сообщения. Примерами частей пользователей являются:- Telephone User Part;- ISDN User Part;- Mobile Application Part.

Базовая функциональная схема ОКС № 7 приведена на рис. 4. На рис. 5 представлен пример обмена сигнальными сообщениями между двумя пунктами сигнализации в процессе установления/разъединения телефонного соединения:

 IAM (Initial Address Message) - содержит номерную информацию о вызываемом абоненте;

 SAM (Subsequent Address Message) - содержит дополнительную информацию, передается в случае необходимости;

 ACM (Address Complete Message) - содержит информацию о статусе вызываемого абонента (например, абонент свободен);

 ANC (Answer Charge) - определяет момент начала начисления оплаты;

 CLF (Clear Forward) - сообщение в прямом направлении о завершении вызова;

 RLG (Release Guard) - подтверждение завершения вызова в обратном направлении, разъединение соединения.

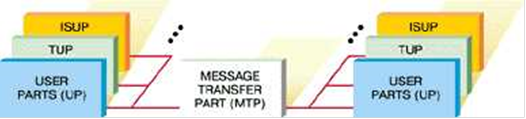

Рисунок 2.2 - Базовая функциональная схема ОКС № 7.

1. Signalling Information Field (SIF) - включает сигнальную информацию части пользователя и метку маршрутизации, которая применяется в части передачи сообщений MTP.

2. Service Information Octet (SIO) - указывет на принадлежность сигнальной информации конкретной части пользователя.

. Length Indicator (LI) - содержит значение числа байт между полями LI и СК.

. Check bits (CK) - проверочные биты для обнаружения ошибок передачи.

. Error correction- состоит из четырех полей аналогичных используемым в протоколе HDLC и предназначенных для обеспечения повторных передач пакетов при обнаружении ошибок.

. Flag (F) - обозначает начало и конец сигнальной единицы.
