Расчет обмотки НН

электрический обмотка трансформатор замыкание

Число витков обмотки НН:

принимаем w1 = 24 витка.

Напряжение одного витка:

Сечение витка ориентировочно:

По табл. 5.8 [1] при мощности 1600 кВ·A, току на один стержень 1338,8 A, номинальному напряжению обмотки 399 В и сечению витка 666,4 мм2 выбираем конструкцию винтовой обмотки из прямоугольного провода. Размер радиального канала предварительно hК = 5 мм. Согласно § 5.1 [1] число реек по окружности обмотки 12, ширина междувитковых прокладок bПР = 40 мм.

Ориентировочный осевой размер витка:

По графикам 5.34б выбираем двухходовую обмотку с радиальными каналами в витках и между витками с равномерно распределенной транспозицией.

По полученным ориентировочным значениям П'В и hВ1 по табл. 5.2 [1] подбираем сечение витка из 18 параллельных проводов:

,

разделенных на две группы по 9 проводов с каналами по 5 мм между группами витка и между витками.

Полное сечение витка:

П1 = 18 · 37,1 = 667,8 мм2 = 667,8 · 10-6 м2.

Плотность тока:

Высота обмотки:1 = (24 + 1) · 2 · 10 · 10-3 + ((2 · 24) + 1) · 0,95 · 5 · 10-3 = 0,733 м.

Радиальный размер обмотки:1 = 9 · 4,5 · 10-3 = 0,04 м.

По табл. 4.4 [1] для UИСП = 5 кВ, S = 1600 кВ·А и винтовой обмотки находим а01 = 15 мм. Обмотка наматывается на 12 рейках на бумажно-бакелитовом цилиндре размерами:

Внутренний диаметр обмотки:

'1 = d + 2 · a01 = 0,26 + 2 · 0,015 = 0,29 м.

Внешний диаметр обмотки:

''1 = D'1 + 2 · a1 = 0,29 + 2 · 0,04 = 0,37 м.

Масса металла обмотки по (7.7):

O1 = 8,47 · 103 · c · DСР · w1 · П1 = 8,47 · 103 · 3 · 0,33 · 24 · 667,8 · 10-6 = 134,4 кг.

Масса провода по табл. 5.5 [1]:ПР1 = 1,02 · 134,4 = 137,1 кг.

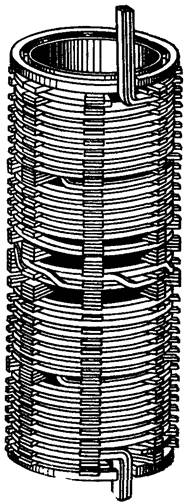

Обмотка НН (винтовая).
