Описание работы схемы

Основу устройства составляет программируемый контроллер Atmega8.

При поступлении на АЦП микроконтроллера, данные УФ - излучения от Солнца на двух длинах волн оцифруются. В качестве опорного напряжения выбран внутренний источник 2,56В. Чувствительность АЦП рассчитаем по опорному напряжению и разрядности АЦП: 2,56/1024=0,0025, т.е. 2.5 мВ. Режим, в котором будет работать АЦП микроконтроллера, - это непрерывное преобразование, при котором АЦП периодически измеряет входное напряжение и по окончании преобразования записывает результат в регистры ADCL и ADCH. Диапазон входных значений, которые поступают на АЦП, лежит в пределах 2,4мВ - 2,5В.

Пример реализации подключения датчика УФ-излучения выполнен в САПР LTSpiceIV. Выходного напряжения с УФ-датчика будет достаточно для дальнейшей оцифровки значений аналого-цифровым преобразователем.

Значения от преобразователей температуры и атмосферного давления в цифровой код с однопроводным интерфейсом 1-Wire поступают на входы микроконтроллера PC2 и PC3 соответственно.

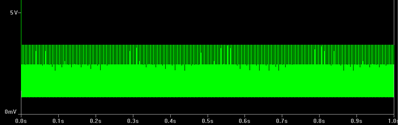

Рисунок 2.4.1. Моделирование датчика УФ - излучения в САПР LTSpice

После оцифровки данных, осуществляется вычисление тропосферного озона согласно формулам, приведенным в методических указаниях (см. раздел «Организация программного обеспечения») [17].

Рассчитанные данные сохраняются на флэш карту памяти MultimediaCard (подключение с МК через линии PB2-PB5) и выводятся на ЖК-индикатор (линии PD2-PD7 МК).

Передача и прием данных по эфиру через GSM-модем осуществляется программированием модема при помощи AT-команд.

Для сохранения измерений на внешнем накопителе используем жесткий диск, подключаемый к USB-разъему посредством связи через UART-интерфейс.
