Выбор коммутационно-защитной аппаратуры

Для защиты оборудования от токов короткого замыкания были выбраны однополюсные и трехполюсные автоматические выключатели с характеристикой C IEK. Автоматические выключатели используются для монтажа на DIN рейку и имеют одинаковое конструктивное исполнение

Внешний вид автоматических выключателей IEК.

Были выбраны автоматические выключатели:

· В качестве вводного автоматического выключателя, трехполюсной, ток 16 А.

· Для защиты преобразователя частоты и асинхронных двигателей насосов ГВС: трехполюсной автоматический выключатель, номинальный ток 10А.

· Для защиты асинхронных двигателей насосов отопления: трехполюсные автоматические выключатели, номинальный ток 6А.

· Для защиты ЭРТ Comfort 210/110, однополюсные автоматические выключатели, номинальный ток 2 А.

Для коммутации электрических цепей питания преобразователя частоты и двигателей насосов ГВС, а также двигателей насосов отопления были выбраны контакторы ПМУ0910 током 9А фирмы Schneider Electric .

Внешний вид контактора фирмы Schneider Electric.

Для защиты электродвигателей насосов от перегрева были выбраны тепловые реле RTL 1U4 фирмы Schneider Electric.

Внешний вид теплового реле RTL 1U4 фирмы Schneider Electric.

Для коммутации электрических цепей датчиков «сухого хода» и размножения контактов с целью устройства системы диспетчеризации выбраны промежуточные реле CR-M230AC4 с логическими розетками CR-M4LS фирмы АВВ.

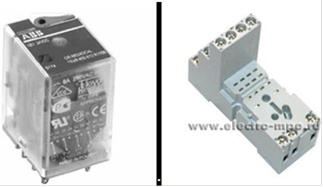

Внешний вид промежуточного реле CR-M230AC4 и логической розетки CR-M4LS фирмы АВВ.

Для защиты от правильного чередования фаз выбрано реле контроля фаз EL-11M-15 фирмы IEK.

Внешний вид

реле контроля фаз EL-11M-15 фирмы IEK.
