Триггер

Триггер типа Т называется триггером со счётным входом. Он изменяет своё состояние на противоположное каждый раз, когда на его вход приходит очередной сигнал. Обозначение триггера произошло от первой буквы английского слова toggle - защёлка.

Условное графическое обозначение Т-триггера показано на рисунке 2.3. Т-триггер имеет один вход Т и два выхода Q и . T - счётный вход триггера.

Рисунок 2.3 - Условное графическое обозначение Т-триггера

Принцип работы триггера иллюстрирует его таблица истинности (таблица 3.1)

Рисунок 2.4 - Таблица истинности Т-триггера

Т-триггеры можно построить с помощью любого двухступенчатого триггера. Наличие двух ступеней позволяет избавиться от запрещенных состояний. Т-триггер лучше всего построить на основе D-триггера <http://h4e.ru/nizkovoltnaya-apparatura/132-d-trigger-s-rabotoj-po-urovnyu-zashchelka-i-po-frontu>, именно поэтому построение счетчика на Т -триггера будем осуществлять на его базе. Он состоит из входа C (ранее синхронизирующий) и выхода Q. Чтобы произвести синтез необходимого нам устройства, нужно инверсный выход соединить со входом Для реализации T-триггера пользуются универсальным D - триггером с обратной связью, как это показано на рисунке 2.4.

Рисунок 2.4 - Т-триггера на основе D-триггера

Счетным Т-триггер называют потому что он считает количество импульсов, которое поступает к нему на вход. Правда счет ведется лишь до одного. При повторной подаче сигнала на вход - значение выхода сбрасы-

вается. Это свойство дало возможность использовать устройство, как делитель частоты. То есть с выхода будем снимать импульсы вдвое меньшей частоты, чем было на входе. Соответственно и полученное будет работать по тому же принципу, временная диаграмма Т-триггера имеет следующий вид ( рисунок 2.5) :

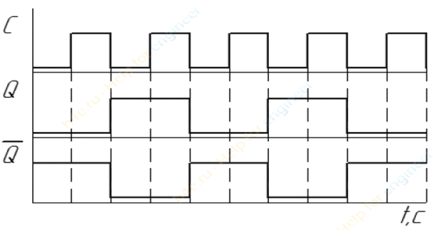

Рисунок 2.5 - Временные диаграммы Т- триггера

Основные разновидности Т-триггеров, выполненных на основе триггеров D и JK-типов, а также их функциональное поведение показанно на рисунке 2.6.

a) Т-триггер выполнен на основе D-триггера с прямым динамическим тактовым входом;

b) Т-триггер выполнен на основе JK-триггера с инверсным динамическим тактовы входом. На обьеденненый вход J и K и С; ) Т-триггер на основе JK-триггера с входом разрешения EN.

Рисунок 2.6 - разновидности Т-триггеров
