Технический проект

Таблица 6 - Питание и условия эксплуатации HP 5120-24G EI (JE066A)

Потребляемая мощность	62 Вт (максимум)
Напряжение на входе	100-240 В переменного тока
Диапазон температур при эксплуатации	0° - 45° C
Влажность при эксплуатации	от 10 до 90% без конденсации
Тепловыделение	212 БТЕ/ч (223,66 кДж/ч)

Таблица 7 - Размеры и вес HP 5120-24G EI (JE066A)

Размер (Ш x Г x В)	44 x 30 x 4.36 см (1U)
Вес	4,5 кг

Таблица 8 - Комплектация HP 5120-24G EI (JE066A)

Гарантия	Пожизненная гарантия, авансовая замена, на следующий рабочий день, консультации по телефону, выпуски ПО
Цена	50 976 руб.

Таким образом, для уровня распределения был выбран коммутатор HP 5120-24G EI (JE066A).

Выбор коммутатора уровня доступа

Уровень доступа образуется коммутаторами, работающими на втором уровне согласно модели взаимодействия открытых систем (OSI). Подключение коммутаторов уровня доступа к уровню распределения выполнено с помощью канала Gigabit Ethernet. Подключение компьютеров к уровню доступа также выполнено с помощью канала Gigabit Ethernet.

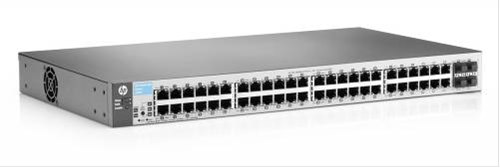

В качестве коммутатора уровня доступ был выбран коммутатор HP 1810-48G (J9660A). Данный коммутатор имеет 48 портов для подключения витой пары. На рисунке 11 представлено изображение коммутатора.

Рисунок 11

Технические характеристики HP 1810-48G (J9660A), питание и условия эксплуатации, размеры, вес и комплектация приведены в таблицах 9-12.

Таблица 9 - Технические характеристики HP 1810-48G (J9660A)

Порты	48 портов RJ-45 10/100/1000 с автоматическим определением скорости (IEEE 802.3, тип 10BASE-T, IEEE 802.3u, тип 100BASE-TX, IEEE 802.3ab, тип 1000BASE-T);дуплексный режим: 10BASE-T/100BASE-TX: полу- или полнодуплексный 1000BASE-T: только полнодуплексный 4 порта SFP 100/1000 Мбит/с поддерживает максимум 48 портов 10/100/1000 с автоматическим определением скорости и 4 порта SFP
Память и процессор	64 Мб ОЗУ, размер пакетного буфера: 1,5 Мб, флеш-память 8 Мб
Время задержки	100 Мбит Время ожидания: < 8,4 мкс (размер пакета 64 байта) 1000 Мбит Время ожидания: < 3,2 мкс (размер пакета 64 байта)
Пропускная способность	до 77,4 млн. пакетов в секунду (размер пакета 64 байта)
Производительность маршрутизации/коммутации	104 Гб/с
Размер таблицы маршрутизации	12000 записей (IPv4)
Функции управления	веб-браузер
